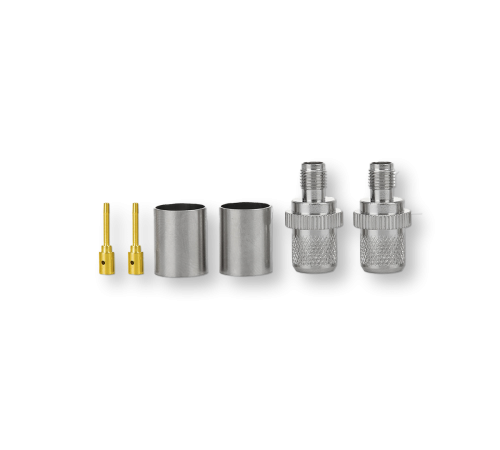

ВЧ разьём SMA(female) обжимной на кабель 8D-FB

S-211/8D ВЧ разъём SMA(female) обжимной на кабель 9–11 мм
Расшифровка артикула:
• S — серия SMA;
• 2 — розетка (мама, female);
• 1 — прямой конструктив;
• 1 — обжимной монтаж;
• /8D — совместимость с кабелем 8D FB.
Тип и область применения:
SMA (SubMiniature version A) — сверхминиатюрный разъём с резьбовым соединением, разработанный в конце 1950 х годов Джеймсом Чилом из лабораторий Bendix. Стандартный диапазон частот: DC–18 ГГц, волновое сопротивление — 50 Ом.
Обжимная конструкция обеспечивает надёжную фиксацию оплётки при использовании специального обжимного инструмента. Разъём подходит для профессионального монтажа в стационарных и мобильных системах связи, где важны низкие потери сигнала и высокая надёжность соединения.
Широко применяется в:
• базовых станциях и ретрансляторах;
• системах усиления сотовой связи;
• профессиональных радиостанциях;
• измерительном оборудовании;
• телекоммуникационном оборудовании;
• антенно фидерных трактах с высокими требованиями к качеству сигнала.
Тип разъёма: SMA (розетка / мама), прямой, обжимной.
Совместимый кабель (диаметр 9–11 мм):
• 8D-FB;
• РК50-7-31;
• LMR-400;
• RG-213
• RG-8U
Основные технические характеристики:
• волновое сопротивление: 50 Ом;
• диапазон частот: DC–12,4 ГГц;
• покрытие корпуса: никель;
• покрытие центрального контакта: золото;
• материал диэлектрика: тефлон (фторопласт);
• диаметр совместимого кабеля: 9,0–110 мм;
• тип монтажа: обжим для корпуса, пайка для центрального контакта;
Преимущества:
• низкие потери сигнала в широком диапазоне частот;
• высокая надёжность соединения за счёт обжимной технологии;
• устойчивость к вибрациям и перепадам температур;
• защита от коррозии благодаря никелевому покрытию корпуса и золотому покрытию контакта;
• стабильные электрические параметры (КСВ < 1,2 при корректном монтаже);
• совместимость с любым оборудованием, оснащённым SMA вилкой.
Сопутствующие товары:
• обжимной инструмент (кримпер) с матрицей для SMA разъёмов;
• стриппер для зачистки коаксиального кабеля;
• паяльник;
• термоусадочная трубка;
• изопропиловый спирт и безворсовые салфетки для обезжиривания;
• защитные колпачки для разъёмов;
• гидрофобный гель или силикон для герметизации соединений (в условиях повышенной влажности).

Рекомендации по монтажу:
1. Используйте стриппер с регулировкой глубины реза для аккуратной зачистки кабеля.
2. Применяйте обжимной инструмент с подходящей матрицей — это гарантирует надёжное соединение.
3. При пайке центрального контакта избегайте перегрева.
4. После монтажа проверьте КСВ на рабочей частоте (желательно < 1,5).
5. Для защиты соединения используйте термоусадочную трубку и защитные колпачки.
