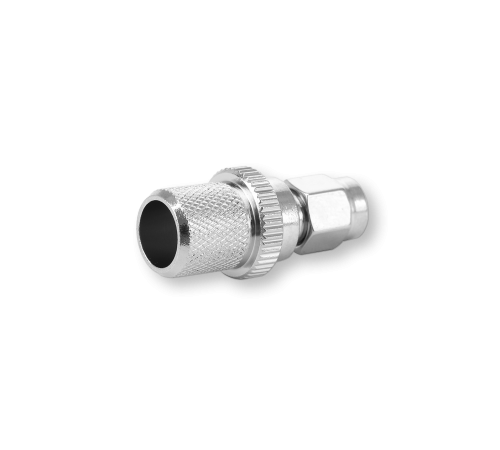

ВЧ разьём SMA(male) обжимной на кабель 8D-FB

S-111/8D ВЧ разъём SMA(male) обжимной на кабель 9–11,0 мм
Расшифровка артикула:
• S — серия SMA;
• 1 — вилка (папа, male);
• 1 — прямой конструктив;
• 1 — обжимной монтаж;
• /8D — совместимость с кабелем 8D FB.
Тип и область применения:
SMA (SubMiniature version A) — сверхминиатюрный разъём с резьбовым соединением, разработанный в конце 1950 х годов Джеймсом Чилом из лабораторий Bendix. Стандартный диапазон частот: DC–18 ГГц, волновое сопротивление — 50 Ом.
Обжимная конструкция обеспечивает надёжную фиксацию оплётки при использовании специального обжимного инструмента. Разъём предназначен для профессионального монтажа в системах, где критически важны минимальные потери сигнала и высокая стабильность соединения.
Широко применяется в:
• базовых станциях сотовой связи;
• ретрансляторах и усилителях сигнала;
• профессиональных радиостанциях УКВ/ДМВ диапазонов;
• измерительном высокочастотном оборудовании;
• системах спутниковой и наземной радиосвязи;
• антенно-фидерных трактах с высокими требованиями к надёжности.
Тип разъёма: SMA (вилка / папа), прямой, обжимной.
Совместимый кабель (диаметр 9–11,0 мм):
• 8D-FB;
• RG-213;
• RG-8U;
• LMR 400;
• 7D-FB.
Основные технические характеристики:
• волновое сопротивление: 50 Ом;
• диапазон частот: DC–12,4 ГГц;
• покрытие корпуса: никель;
• покрытие центрального контакта: золото;
• материал диэлектрика: тефлон (фторопласт);
• диаметр совместимого кабеля: 9–11,0 мм;
• тип монтажа: обжим для корпуса, пайка для центрального контакта;
Преимущества:
• минимальные потери сигнала в широком диапазоне частот;
• высокая механическая прочность соединения за счёт обжимной технологии;
• устойчивость к вибрациям, перепадам температур и влажности;
• защита от коррозии благодаря никелевому покрытию корпуса и золотому покрытию контакта;
• стабильные электрические параметры (КСВ < 1,2 при корректном монтаже);
• совместимость с любым оборудованием, оснащённым SMA розеткой;
• долговечность эксплуатации в жёстких условиях.
Сопутствующие товары:
• обжимной инструмент (кримпер) с матрицей для SMA разъёмов;
• стриппер для зачистки коаксиального кабеля с регулировкой глубины реза;
• паяльник с контролем температуры (для центрального контакта);
• термоусадочная трубка с клеевым слоем;
• изопропиловый спирт и безворсовые салфетки для обезжиривания;
• защитные колпачки для разъёмов;
• гидрофобный гель или силиконовый герметик для дополнительной защиты соединений во влажных условиях;
• микрометр или штангенциркуль для проверки диаметра кабеля перед монтажом.

Рекомендации по монтажу:
1. Аккуратно зачистите кабель стриппером, избегая повреждения оплётки. Длина зачистки — 12–15 мм.
2. Расплетите оплётку и сдвиньте её назад, оголив диэлектрик.
3. Снимите диэлектрик на 4–5 мм, оставив центральный проводник открытым.
4. Вставьте центральный проводник в контакт разъёма и аккуратно припайте, избегая перегрева.

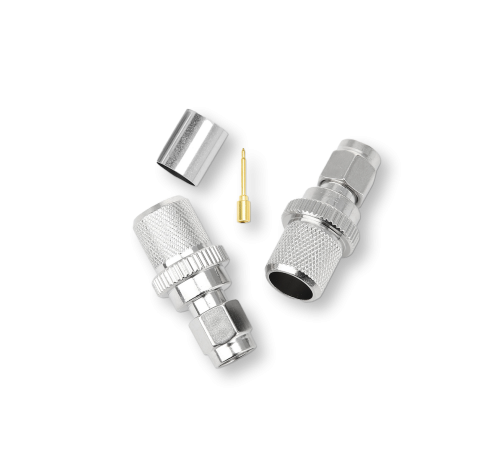

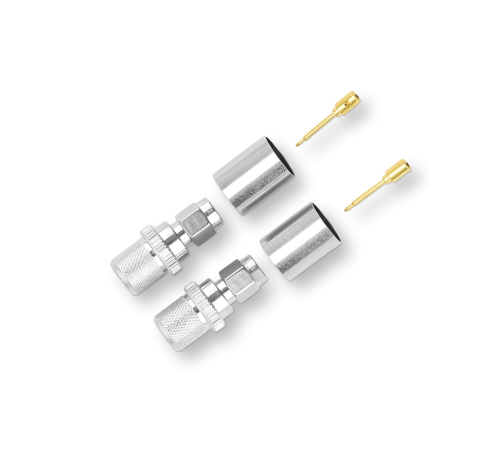

5. Соберите разъём: наденьте обжимную гильзу на кабель, затем вставьте центральный контакт в корпус.
6. Выполните обжим с помощью кримпера и подходящей матрицы.
7. Наденьте термоусадочную трубку на место соединения и усадите её феном.
8. Проверьте надёжность фиксации кабеля и отсутствие замыкания центрального контакта на оплётку.
9. После монтажа проверьте КСВ на рабочей частоте (желательно < 1,5).
10. При стационарной установке зафиксируйте кабель хомутами на расстоянии 10–15 см от разъёма.
