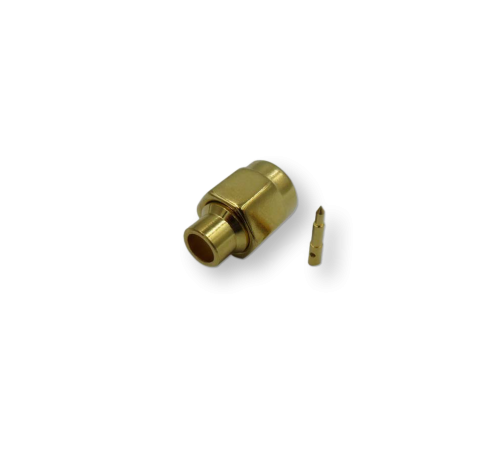

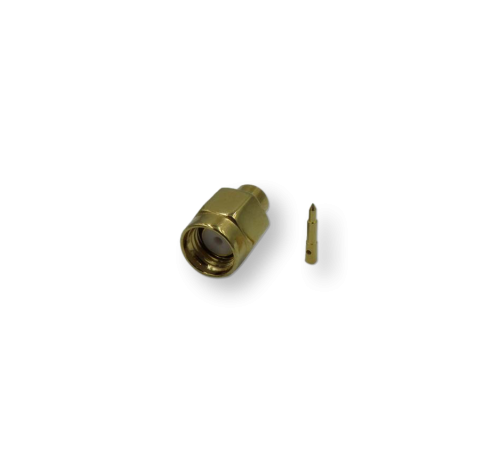

ВЧ разъём SMA(male) под пайку на кабель RG-402

S-115-141 ВЧ разъём SMA(male, штекер) под пайку на кабель RG-402
Расшифровка артикула:
• S — серия SMA;
• 1 — вилка (male, «папа»);
• 15 — напаиваемый монтаж;
• 141 — совместимость с кабелем RG-402 (CF-141).
Тип и область применения
SMA (SubMiniature version A) — миниатюрный разъём с резьбовым соединением. Разработан для высокочастотных приложений, где важны компактность и надёжность соединения.
Области применения:
• аппаратура связи с высокими требованиями к защите от вибраций;
• локальные сети;
• измерительное оборудование;
• радиовещание и радиорелейные системы;
• сотовая и спутниковая связь;
• военное оборудование связи;
• удлинение или наращивание кабельных трасс, подключённых к:
- GSM/3G/LTE антеннам;
- системам сигнализации;
- репитерному и ретрансляционному оборудованию;
- модемам и другому приёмо передающему оборудованию.
Совместимый кабель
Разъём предназначен для коаксиального радиочастотного кабеля с волновым сопротивлением 50 Ом:
• RG-402;
• CF-141-50;
• CF-141-50 FEP;
• SR-141-50.
Основные технические характеристики
• волновое сопротивление: 50 Ом;
• диапазон частот: DC–18 ГГц;
• тип разъёма: SMA, вилка (male), прямой;
• способ монтажа: напаиваемый (пайка центрального контакта и экрана);
• центральный контакт: отдельный пин (игла), припаивается к центральной жиле кабеля;
• покрытие центрального контакта: золото (обеспечивает низкое сопротивление и устойчивость к коррозии);
• материал диэлектрика: тефлон (фторопласт);
• покрытие корпуса: обычно никель (защита от коррозии и износа);
• диаметр кабеля: соответствует RG-402 (~4,14 мм).
Преимущества
• минимальные потери сигнала и затухание благодаря качественной пайке и золотому покрытию контакта;
• высокая стабильность соединения в широком диапазоне частот (до 18 ГГц);
• надёжное резьбовое соединение, устойчивое к вибрациям и механическим нагрузкам;
• компактность и малый вес, подходящие для плотно размещённого оборудования;
• долговечность и коррозионная стойкость за счёт никелевого покрытия корпуса и золотого покрытия контакта;
• простота монтажа (не требует обжимного инструмента, достаточно паяльной станции или паяльника).
Сопутствующие товары
Для корректного монтажа и защиты соединения могут потребоваться:
• паяльная станция или паяльник с контролем температуры;
• припой для ВЧ монтажа (с низкой температурой плавления);
• флюс для пайки (нейтральный, безкислотный);
• стриппер для точной зачистки коаксиального кабеля;
• изопропиловый спирт и безворсовые салфетки для обезжиривания;
• термоусадочная трубка с клеевым слоем для герметизации соединения;
• мультиметр или тестер для проверки целостности цепи и отсутствия короткого замыкания;
• защитные колпачки для разъёмов (защита от пыли и влаги);
• микрометр или штангенциркуль для проверки диаметра кабеля перед монтажом.

Рекомендации по монтажу
1. Зачистка кабеля:
- аккуратно снимите внешнюю оболочку кабеля на длину ~10–12 мм;
- расплетите оплётку и сдвиньте её назад, оголив диэлектрик;
- снимите диэлектрик на 4–5 мм, оставив центральный проводник открытым.
2. Подготовка разъёма:
- убедитесь, что пин (центральный контакт) разъёма чист и не повреждён;
- при необходимости очистите контакты спиртом.
3. Пайка центрального контакта:
- вставьте центральный проводник кабеля в отверстие пина;
- нанесите небольшое количество флюса;
- аккуратно припаяйте проводник к пину, избегая перегрева (температура паяльника ~280–320 °C);
- дайте остыть и проверьте механическую прочность соединения.
4. Монтаж экрана:
- сдвиньте оплётку кабеля к основанию разъёма;
- припаяйте оплётку к корпусу разъёма, обеспечив надёжный электрический контакт;
- избегайте замыкания оплётки на центральный контакт.
5. Фиксация и защита:
- наденьте термоусадочную трубку на место соединения;
- усадите трубку феном или зажигалкой, обеспечив герметичность;
- проверьте отсутствие замыканий между центральным контактом и оплёткой (мультиметром).
6. Проверка качества:
- после монтажа проверьте КСВ (коэффициент стоячей волны) на рабочей частоте (желательно < 1,5);
- убедитесь в надёжности резьбового соединения при стыковке с ответной частью.
