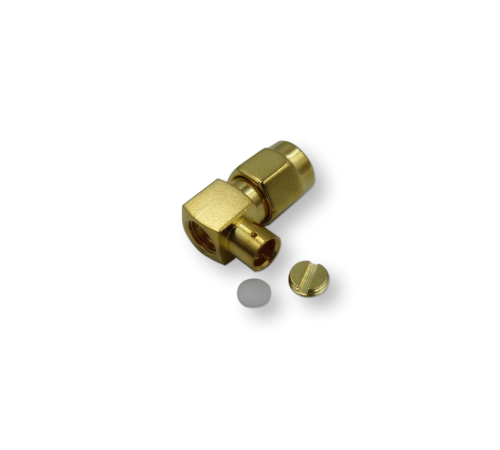

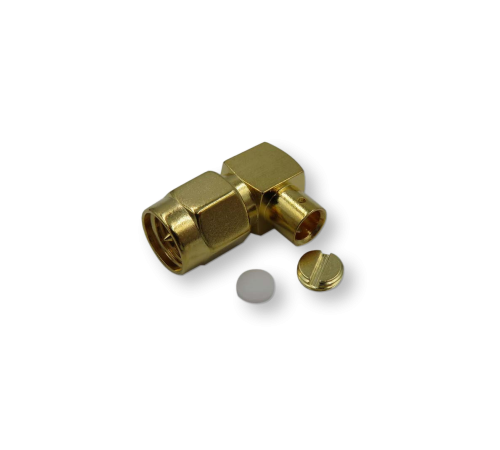

ВЧ разъём SMA(male) угловой под пайку на кабель RG-402

S-125-141 ВЧ разъём SMA(male) угловой под пайку на кабель RG-402
Расшифровка артикула:
• S — серия SMA;
• 1 — вилка (male, «папа»);
• 25 — напаиваемый монтаж углового исполнения;
• 141 — совместимость с кабелем типа RG-402/ (CF-141).
Тип и особенности конструкции
SMA (SubMiniature version A) — миниатюрный высокочастотный разъём с резьбовым соединением. Угловое исполнение (90°) позволяет:
• компактно размещать оборудование в стеснённых условиях (внутри корпусов модемов, усилителей, антенных боксов);
• прокладывать кабель параллельно плате или стенке корпуса, экономя пространство;
• избежать лишних изгибов жёсткого коаксиального кабеля RG 402;
• упростить монтаж в плотно скомпонованных системах (на DIN рейках, лабораторных стендах).
Область применения
Разъём используется в высокочастотных системах, где важны компактность и надёжность соединения:
• радиочастотные измерительные приборы (генераторы сигналов, анализаторы спектра);
• телекоммуникационное оборудование (LTE роутеры, модемы, GSM терминалы);
• антенные системы (подключение активных элементов к фидерным линиям);
• военная и авиационная техника (системы связи с жёсткими требованиями к экранированию);
• лабораторные стенды (сборка прототипов радиоэлектронных устройств);
• системы спутниковой и сотовой связи (GSM, 3G, 4G, 5G);
• оборудование Wi Fi (2,4/5/6 ГГц) и радиолокации.
Совместимый кабель
Разъём предназначен для коаксиального радиочастотного кабеля с волновым сопротивлением 50 Ом:
• RG-402;
• CF-141-50;
• CF-141-50 FEP;
• SR-141-50.
Основные технические характеристики
• волновое сопротивление: 50 Ом;
• диапазон частот: DC–18 ГГц;
• тип разъёма: SMA, вилка (male), угловой (90°);
• способ монтажа: напаиваемый (пайка центрального контакта и экрана);
• центральный контакт: отдельный пин (игла), припаивается к центральной жиле кабеля;
• покрытие центрального контакта: золото (низкое сопротивление, устойчивость к коррозии);
• материал диэлектрика: тефлон (фторопласт);
• диаметр кабеля: соответствует RG-402 (~4,14 мм);
Преимущества
• минимальные потери сигнала и затухание благодаря качественной пайке и золотому покрытию контакта;
• высокая стабильность соединения в широком диапазоне частот (до 18 ГГц);
• надёжное резьбовое соединение, устойчивое к вибрациям и механическим нагрузкам;
• компактность углового исполнения (экономия пространства в стеснённых условиях);
• долговечность и коррозионная стойкость за счёт никелевого покрытия корпуса и золотого покрытия контакта;
• совместимость с жёсткими и полужёсткими кабелями (идеальное экранирование без утечек сигнала).
Сопутствующие товары
Для корректного монтажа и защиты соединения могут потребоваться:
• паяльная станция или паяльник с контролем температуры;
• припой для ВЧ монтажа (с низкой температурой плавления);
• флюс для пайки (нейтральный, безкислотный);
• стриппер для точной зачистки коаксиального кабеля;
• изопропиловый спирт и безворсовые салфетки для обезжиривания;
• термоусадочная трубка с клеевым слоем для герметизации соединения;
• мультиметр или тестер для проверки целостности цепи и отсутствия короткого замыкания;
• защитные колпачки для разъёмов (защита от пыли и влаги);
• микрометр или штангенциркуль для проверки диаметра кабеля перед монтажом.

Рекомендации по монтажу
1. Зачистка кабеля:
- аккуратно снимите внешнюю оболочку кабеля на длину ~10–12 мм;
- расплетите оплётку (если есть) и сдвиньте её назад, оголив диэлектрик;
- снимите диэлектрик на 4–5 мм, оставив центральный проводник открытым.
2. Подготовка разъёма:
- убедитесь, что пин (центральный контакт) разъёма чист и не повреждён;
- при необходимости очистите контакты спиртом.
3. Пайка центрального контакта:
- вставьте центральный проводник кабеля в отверстие пина;
- нанесите небольшое количество флюса;
- аккуратно припаяйте проводник к пину, избегая перегрева (температура паяльника ~280–320 °C);
- дайте остыть и проверьте механическую прочность соединения.
4. Монтаж экрана:
- сдвиньте оплётку или экран кабеля к основанию разъёма;
- припаяйте экран к хвостовой части корпуса разъёма, обеспечив надёжный электрический контакт;
- избегайте замыкания экрана с центральной жилой
