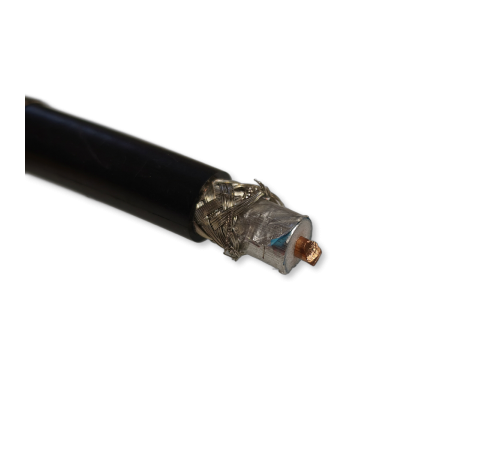

Кабель коаксиальный РК-50-7-311 (CU) 50 Ом, оболочка PE, черный

Представляем вам высококачественный профессиональный радиочастотный кабель РК-50-7-311 с волновым сопротивлением 50 Ом. Данная модель относится к классу магистральных кабелей среднего диаметра и предназначена для построения фидерных трактов с минимальными потерями в системах связи, телерадиовещания и профессиональной радиоэлектроники. Благодаря оптимизированной конструкции с однопроволочным центральным проводником, кабель обеспечивает еще более низкое затухание, чем его многопроволочный аналог.
Кабель имеет медный однопроволочный центральный проводник (CU), изоляцию из физически вспененного полиэтилена и комбинированный экран высокой плотности (фольга + оплетка). Такая конструкция обеспечивает исключительно низкое затухание сигнала на частотах до 1 ГГц и выше, а также способность передавать значительную мощность (до 400 Вт на частоте 1 ГГц). Внешняя оболочка из светостабилизированного полиэтилена черного цвета гарантирует надежную защиту от ультрафиолета и атмосферных воздействий при наружной прокладке.
Ключевые особенности:
• Волновое сопротивление 50 Ом: Соответствует профессиональному стандарту для мощных передатчиков, базовых станций, антенных систем и измерительного оборудования.
• Медный однопроволочный проводник (CU): Обеспечивает минимальное сопротивление постоянному току и наилучшие условия для распространения ВЧ-сигнала, что позволяет достичь рекордно низкого затухания.
• Изоляция из вспененного полиэтилена (PE): Гарантирует минимальные диэлектрические потери и стабильность параметров во времени, что напрямую влияет на низкий коэффициент затухания.
• Комбинированный экран высокой плотности: Ламинированная алюминиевая фольга (100% плотность) в сочетании с плотной оплеткой (88-92%) из медных луженых проволок обеспечивает исключительную защиту от внешних электромагнитных помех и минимальное излучение сигнала наружу.
• Луженая оплетка: Проволоки внешнего проводника покрыты оловом, что защищает их от коррозии и обеспечивает отличную паяемость при монтаже разъемов.
• Светостабилизированная полиэтиленовая оболочка (PE-UV): Черная оболочка устойчива к ультрафиолету, влаге, плесени и перепадам температур, что гарантирует долгий срок службы (не менее 20 лет) при наружной эксплуатации.
• Рекордно низкое затухание: Значения 6,2 дБ/100 м на 200 МГц и 14,5 дБ/100 м на 1000 МГц являются отличными показателями для кабеля данного класса.
• Низкое сопротивление связи (5 мОм/м): Говорит о высоком качестве экранирования и эффективности подавления помех.
Технические характеристики:
Конструктивные параметры
Внутренний проводник Медь (CU), однопроволочный
Диаметр внутреннего проводника 2,74 мм
Изоляция (диэлектрик) Полиэтилен физического вспенивания
Диаметр по изоляции 7,25 мм
Внешний проводник (экран) Ламинированная алюминиевая фольга + оплетка из медных луженых проволок ∅ 0,12/0,15 мм
Плотность оплетки 88–92 %
Диаметр по внешнему проводнику 8,0 мм
Внешняя оболочка Светостабилизированный полиэтилен (PE-UV)
Цвет оболочки Черный
Наружный диаметр кабеля (DH), не более 10,3 мм
Электрические параметры при 20°C
Волновое сопротивление 50 ± 2 Ом
Электрическая емкость 80 пФ/м
Максимальная мощность на частоте 1 ГГц 400 Вт
Коэффициент укорочения длины волны 1,22
Сопротивление изоляции, не менее 5000 МОм × км
Электрическое сопротивление внутреннего проводника пост. току, не более 3,6 Ом/км
Электрическое сопротивление внешнего проводника пост. току, не более 11,5 Ом/км
Сопротивление связи на частоте 30 МГц, не более 5 мОм/м
Испытательное напряжение изоляции (50 Гц) 0,75 кВ
Коэффициент затухания при 20°С, не более, дБ/100 м
Частота, МГц Значение
200 6,2
1000 14,5
Условия эксплуатации и срок службы
Диапазон температур эксплуатации от –60 до +85 °С
Минимальный радиус изгиба (монтаж) 10 × Dн
Минимальный радиус изгиба (эксплуатация, однократно) 5 × Dн
Минимальный срок службы 20 лет
Область применения:
• Магистральные фидерные линии: Для соединения мощных трансиверов и радиопередатчиков с широкополосными антеннами на длинных пролетах (до 50-100 м и более), где критически важны минимальные потери.
