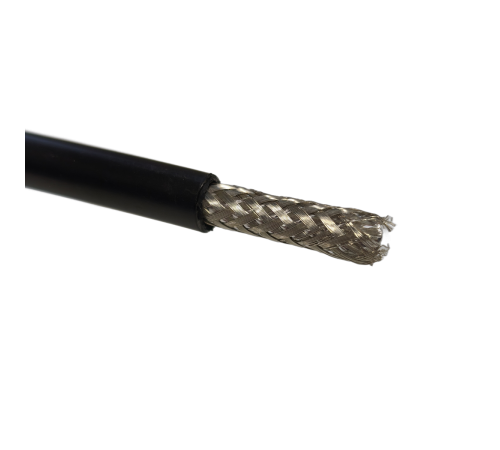

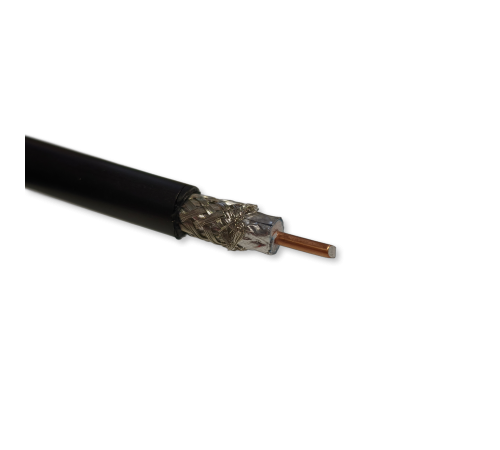

Кабель коаксиальный 5D-FB (CCA) 50 Ом, оболочка PE, черный

Представляем вам высокочастотный коаксиальный кабель 5D-FB с волновым сопротивлением 50 Ом от производителя Hengxin. Данный кабель является оптимальным решением для построения фидерных трактов в системах сотовой связи, усиления сигнала (репитеры), Wi-Fi сетей и других радиочастотных приложений, где требуются низкие потери при относительно небольшой стоимости кабеля .
Кабель 5D-FB представляет собой значительный шаг вперед по сравнению с бюджетными кабелями серии RG-58. Благодаря улучшенной конструкции с диэлектриком из вспененного полиэтилена (PE) и комбинированному экрану, он обеспечивает многократное снижение затухания сигнала. Это позволяет использовать кабель длиной до 20-30 метров без критической потери мощности сигнала, что недостижимо для более тонких кабелей .
В данной версии кабеля используется центральный проводник из омедненного алюминия (CCA), что является экономичной альтернативой цельномедному проводнику (CU). Благодаря скин-эффекту (протеканию ВЧ-тока по поверхности проводника), технические характеристики кабеля CCA сопоставимы с более дорогими медными аналогами, что делает его идеальным выбором для массовых инсталляций .
Ключевые особенности:
• Волновое сопротивление 50 Ом: Полная совместимость с большинством антенн, модемов, роутеров, репитеров и измерительных приборов.
• Центральный проводник CCA (омедненный алюминий): Обеспечивает отличную проводимость на высоких частотах (скин-эффект), малый вес и доступную цену .
• Диэлектрик из вспененного полиэтилена (FPE): Обеспечивает низкое затухание сигнала по сравнению с кабелями на основе сплошного полиэтилена .
• Комбинированный экран высокой плотности: Двойная защита от помех: экран из алюминиевой фольги (100% плотность) в сочетании с плотной оплеткой (до 90%) гарантирует превосходную помехозащищенность и минимальное излучение сигнала наружу .
• Универсальность монтажа: Поддерживает широкий спектр обжимных и прижимных коннекторов (N-type, SMA, TNC, FME и другие) .
• Полиэтиленовая оболочка (PE): Черная оболочка устойчива к ультрафиолету и атмосферным воздействиям, что позволяет использовать кабель для наружной прокладки.
Технические характеристики (типовые для кабеля 5D-FB CCA):
Волновое сопротивление (импеданс) 50 ± 2 Ом
Центральный проводник Омедненный алюминий (CCA)
Диаметр центральной жилы 1.8 мм
Изоляция (диэлектрик) Физически вспененный полиэтилен (FPE)
Диаметр по изоляции 5.0 мм
Экран 1 (основной) Алюминиевая фольга на лавсановой основе (DF), плотность 100%
Экран 2 (оплетка) Медная луженая проволока (TC), плотность 85-90%
Внешняя оболочка Полиэтилен (PE) или ПВХ (PVC) , устойчивый к УФ
Цвет оболочки Черный
Общий наружный диаметр 7.5 – 7.8 мм
Погонная емкость ~ 81.7 пФ/м
Коэффициент укорочения 1.23
Диапазон рабочих температур -40°C до +70°C
Минимальный радиус изгиба 25 мм
Коэффициент затухания (типовые значения, дБ/100 м):
Частота, МГц 150 450 800 900 1800/1900 2450/2500
Затухание, дБ/100м 7.4 13.5 18.6 19.7 28.9 – 29.8 34.4 – 35.8
Область применения:
• Системы усиления сотовой связи (репитеры): Идеальный выбор для подключения внешних и внутренних антенн к усилителю, особенно при длине кабеля более 10 метров .
• Wi-Fi мосты и точки доступа: Для соединения оборудования Ubiquiti, MikroTik и других производителей с выносными антеннами .
• Сотовая связь (GSM, 3G, 4G/LTE): Подключение модемов и роутеров к внешним антеннам для усиления сигнала .
• Радиолюбительская связь: Использование в качестве фидера для УКВ диапазонов.
• Телеметрия и дроны: Для наземных станций управления, где требуется минимальные потери на кабеле.
• Измерительные стенды: В качестве соединительных линий для ВЧ-приборов.
Совместимость с разъемами:
Благодаря наружному диаметру около 7.5 мм, кабель 5D-FB совместим с широким спектром разъемов, предназначенных для этого типоразмера. Наиболее распространены коннекторы типов:
• N-type (N male / N female): Профессиональный стандарт для базовых станций и антенн.
• SMA: Для подключения к модемам, роутерам и компактным устройствам.
• TNC, FME: Для различного радиооборудования и переходников .
