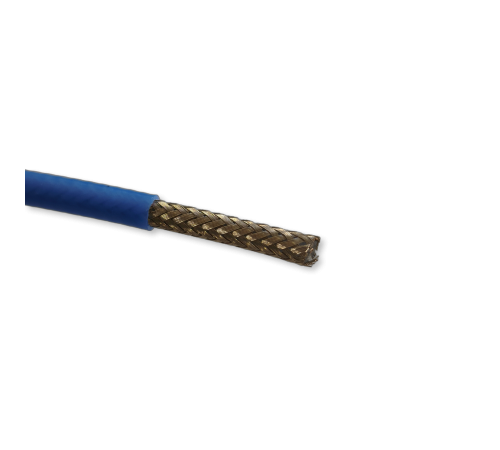

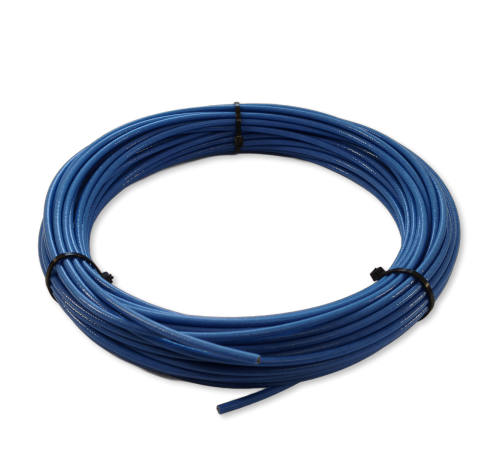

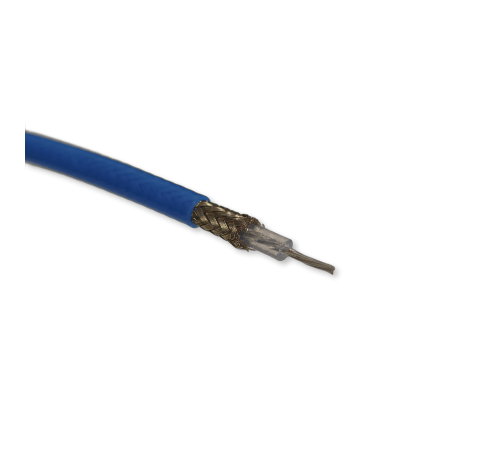

Кабель коаксиальный РК-50-3-211 (ТС) 50 Ом, оболочка PTFE, синий — термостойкий фторопластовый кабель для экстремальных условий

Представляем вам высококачественный термостойкий радиочастотный кабель РК-50-3-211 (ТС) с волновым сопротивлением 50 Ом. Данная модель разработана для ответственных применений, где требуются стабильные электрические параметры в условиях экстремальных температур и агрессивных сред. Кабель имеет медный многожильный луженый центральный проводник, изоляцию и внешнюю оболочку из фторопласта (PTFE), что обеспечивает его уникальные эксплуатационные характеристики и долговечность.
Фторопластовая изоляция гарантирует минимальные и стабильные диэлектрические потери, не изменяющиеся во времени и под воздействием внешних факторов. Синяя оболочка из фторопласта обеспечивает легкую идентификацию кабеля в пучках и при монтаже. Кабель предназначен для стационарной и внутриприборной прокладки в аппаратуре с повышенными требованиями к надежности.
Ключевые особенности:
• Волновое сопротивление 50 Ом: Стандарт для профессиональной связной, измерительной и бортовой техники.
• Многожильный луженый внутренний проводник: Обеспечивает гибкость, устойчивость к изломам и отличную паяемость.
• Фторопластовая изоляция (Фторопласт 4МБ): Обеспечивает минимальные и стабильные потери сигнала, низкую емкость (67 пФ/м) и высокое сопротивление изоляции.
• Фторопластовая оболочка (PTFE): Придает кабелю уникальные свойства: стойкость к экстремально низким (до -150°С) и высоким (до +150°С) температурам, химическую инертность, негорючесть.
• Широчайший температурный диапазон эксплуатации: Сохраняет работоспособность от -150°C до +150°C.
• Высокая плотность оплетки (88-92%): Обеспечивает отличную помехозащищенность и низкое сопротивление связи (320 мОм/м).
• Долговечность: Расчетный срок службы составляет 40 лет.
Технические характеристики:
Параметр Значение
Конструктивные параметры
Внутренний проводник Медный луженый, многопроволочный 7x0,32 мм (диаметр 0,96 мм)
Изоляция (диэлектрик) Фторопласт 4МБ
Диаметр по изоляции 2,95 мм
Внешний проводник (экран) Оплетка из медных луженых проволок ∅ 0,12 мм
Плотность оплетки 88–92 %
Диаметр по внешнему проводнику 3,45 мм
Внешняя оболочка Фторопласт (PTFE), синий
Наружный диаметр кабеля Около 4,6 – 5,0 мм
Электрические параметры при 20°C
Волновое сопротивление 50 ± 2,5 Ом
Электрическая емкость 67 пФ/м
Коэффициент укорочения длины волны 1,41
Сопротивление изоляции, не менее 5000 МОм × км
Сопротивление внутреннего проводника пост. току, не более 36 Ом/км
Сопротивление внешнего проводника пост. току, не более 20 Ом/км
Сопротивление связи, не более 320 мОм/м
Испытательное напряжение изоляции (50 Гц) 2,5 кВ
Коэффициент затухания при 20°С, не более, дБ/100 м
Частота, МГц Значение
10 4,2
50 9,90
100 14,8
200 22,5
300 29,5
400 35,4
800 48,0
1000 62,0
Условия эксплуатации и срок службы
Диапазон температур эксплуатации от –150 до +150 °С
Минимальный радиус изгиба (монтаж) 10 × Dн
Минимальный радиус изгиба (эксплуатация, однократно) 5 × Dн
Минимальный срок службы 40 лет
Область применения:
• Авиационная и ракетно-космическая техника: Бортовая аппаратура, работающая при экстремально низких и высоких температурах.
• Криогенная техника: Соединения в установках, работающих при температурах жидкого азота и гелия.
• Военная техника и системы РЭБ: Оборудование специального назначения с повышенными требованиями к надежности и стойкости.
• Нефтегазовая промышленность: Каротажное оборудование, аппаратура для геофизических исследований скважин.
• Измерительные лаборатории: Эталонные линии передачи, соединительные кабели для прецизионных измерительных приборов.
• Научное оборудование: Ускорители частиц, установки для физических экспериментов.
• Химическая промышленность: Системы автоматики и связи в цехах с агрессивной средой.
Совместимость с разъемами:
Кабель имеет наружный диаметр, близкий к RG-58. Однако из-за жесткости фторопластовой оболочки и особых условий эксплуатации рекомендуется использовать специализированные разъемы, предназначенные для работы с PTFE кабелем, предпочтительно с прижимным (clamp) типом монтажа, обеспечивающим надежную фиксацию без повреждения оболочки.
