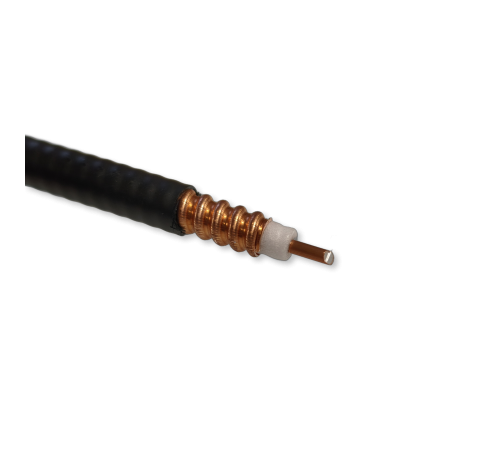

Кабель коаксиальный HUBER+SUHNER SUCOFEED 1/4HF (CCА) 50 Ом, оболочка PE-UV, Швейцария

Представляем вам прецизионный коаксиальный кабель SUCOFEED 1/4HF от ведущего швейцарского производителя HUBER+SUHNER. Это профессиональное решение для построения фидерных трактов в системах связи, где требуются исключительные радиочастотные характеристики, высочайшая надежность и стабильность параметров на частотах до 18 ГГц.
Кабель SUCOFEED 1/4HF относится к классу полугибких (corrugated) кабелей с медным гофрированным внешним проводником, обеспечивающим 100% экранирование и минимальные потери сигнала. Несмотря на наличие гофрированного внешнего проводника, кабель сохраняет достаточную гибкость для удобного монтажа. Центральный проводник выполнен из омедненного алюминия (CCA), что позволяет снизить вес и стоимость кабеля без ущерба для высокочастотных характеристик. Внешняя оболочка из светостабилизированного полиэтилена (PE-UV) обеспечивает надежную защиту при наружной прокладке.
Ключевые особенности:
• Прецизионное волновое сопротивление 50 ± 1 Ом: Исключительно точное согласование, критически важное для высокочастотных применений.
• Медный гофрированный внешний проводник (100% экран): Обеспечивает абсолютную герметичность и непревзойденную эффективность экранирования (≥ 120 дБ), полностью исключая проникновение внешних помех и излучение сигнала наружу.
• Центральный проводник CCA (омедненный алюминий): Оптимальное сочетание высокой проводимости на ВЧ, малого веса (всего 7,5 кг/100 м) и экономической эффективности.
• Диэлектрик из вспененного полиэтилена (SPE): Обеспечивает низкое затухание и высокую скорость распространения сигнала (83,5%).
• Широкий частотный диапазон до 18 ГГц: Кабель пригоден для работы в самых современных системах связи, включая 5G, спутниковую связь и измерительную технику.
• Высокая эффективность экранирования (≥ 120 дБ): Обеспечивает работу в условиях сильнейших электромагнитных помех.
• Высокая мощность (до 917 Вт на 100 МГц): Позволяет использовать кабель в передающих трактах средней мощности.
• Светостабилизированная полиэтиленовая оболочка (PE-LD): Черная оболочка устойчива к ультрафиолету и атмосферным воздействиям, гарантирует долгий срок службы при наружной прокладке.
• Производство Швейцария (HUBER+SUHNER): Высочайшее качество, строгий контроль и гарантия стабильности параметров.
• Соответствие стандартам: 2011/65/EU (RoHS), IEC 60754-1 (галогенный тест), квалификация CPR.
Технические характеристики:
Параметр Значение
Конструктивные параметры
Центральный проводник Омедненный алюминий (CCA)
Диаметр центрального проводника 1,9 мм (ном.)
Изоляция (диэлектрик) Вспененный полиэтилен (SPE)
Диаметр по изоляции 4,6 мм (ном.)
Внешний проводник Медная гофрированная трубка, 100% экранирование
Диаметр по внешнему проводнику 6,4 мм (ном.)
Внешняя оболочка Светостабилизированный полиэтилен (PE-LD)
Цвет оболочки Черный, RAL 9005
Наружный диаметр кабеля 7,6 ± 0,4 мм
Вес ≤ 7,5 кг / 100 м (75 г/м)
Электрические параметры
Волновое сопротивление 50 ± 1 Ом
Рабочая частота ≤ 18 ГГц
Емкость 79,7 пФ/м (тип.)
Индуктивность 0,2 мкГн/м (тип.)
Скорость распространения сигнала 83,5% (тип.)
Задержка сигнала 4 нс/м (тип.)
Сопротивление изоляции ≥ 5 × 10⁶ МОм × м
Эффективность экранирования ≥ 120 дБ
Рабочее напряжение ≤ 0,6 кВ (эфф.) на уровне моря
Испытательное напряжение 1,3 кВ (эфф.) 50 Гц/1 мин
Сопротивление внешнего проводника пост. току ≤ 6,5 Ом/км
Сопротивление внутреннего проводника пост. току ≤ 9,8 Ом/км
Максимальная мощность на 1 ГГц 290 Вт
Механические параметры
Минимальный радиус изгиба (статический) ≥ 25 мм
Минимальный радиус изгиба (многократный, ≤ 15 изгибов) ≥ 50 мм
Максимальное растягивающее усилие ≤ 300 Н
Момент изгиба ≤ 1,1 Нм
Условия эксплуатации
Диапазон температур эксплуатации –55°C до +85°C
Температура монтажа –25°C до +60°C
Галогенный тест IEC 60754-1
Соответствие RoHS 2011/65/EU (включая 2015/863 и 2017/2102)
Коэффициент затухания (дБ/100 м) и максимальная мощность:
Частота, ГГц Затухание (ном.), дБ/100 м Мощность CW (макс.), Вт Частота, ГГц Затухание (ном.), дБ/100 м Мощность CW (макс.), Вт
0,100 5,88 917 1,800 26,85 216
0,150 7,24 749 2,000 28,45 205
0,200 8,40 648 2,200 29,98 1
