Кабель коаксиальный 5D-FB (CU) ArticFlex, 50 Ом, супергибкий, оболочка TPE, AntennaLab

5D-FB (CU) ArticFlex от AntennaLab — это премиальный супергибкий 5D-FB коаксиальный кабель нового поколения, созданный для профессионалов и опытных радиолюбителей, предъявляющих высокие требования к качеству сигнала, долговечности и удобству монтажа. Модель сочетает проверенную временем архитектуру 5D-FB с передовыми материалами, что обеспечивает выдающиеся электрические и механические характеристики в самых суровых условиях эксплуатации.

В основе кабеля — многопроволочный центральный проводник из чистой меди (CU) сечением 7×0,6 мм, обеспечивающий исключительную гибкость и устойчивость к многократным изгибам. Диэлектрик из физически вспененного полиэтилена (FPE) гарантирует низкое затухание и стабильность волнового сопротивления по всей длине тракта. Усиленное комбинированное экранирование (алюминиевая фольга + плотная оплетка из луженой меди 128×0,12 мм) обеспечивает эффективность экранирования >90 дБ, надёжно защищая сигнал от внешних наводок и минимизируя собственные излучения. Внешняя оболочка из термопластичного эластомера (TPE Bakeron) по всем параметрам превосходит традиционный PE и ПВХ: она устойчива к ультрафиолету, химическим веществам, маслу, истиранию и сохраняет эластичность при экстремальных температурах.

Ключевые преимущества

• Сверхнизкие потери в компактном диаметре: внешний диаметр всего 7,62 мм и вес 80 г/м, при этом затухание на 30 МГц — всего 3,6 дБ/100 м, на 150 МГц — 7,3 дБ/100 м, на 450 МГц — 14,2 дБ/100 м, на 900 МГц — 21,7 дБ/100 м, на 1800 МГц — 32,5 дБ/100 м. Отличный выбор для диапазонов от 160 м до 6 см (HF, VHF, UHF).

• Идеальное решение для антенных поворотных устройств (ротаторов): малый радиус изгиба (всего 22 мм) и многожильный центральный проводник (7×0,6 мм) позволяют формировать компактные компенсационные петли на ротаторах и мачтовых переходах. Кабель выдерживает тысячи циклов скручивания и изгибов без ухудшения электрических параметров — критическое качество при работе с поворотными антеннами Yagi, радиолюбительскими EME-системами и спутниковыми станциями. Кабель можно вести непрерывно от трансивера до антенны, исключая дополнительные переходники и разъемы, которые вносят потери.

• Уникальность на российском рынке: на сегодняшний день в России практически отсутствуют аналоги, объединяющие все перечисленные характеристики: супергибкую многожильную медь, физически вспененный полиэтилен, усиленное экранирование, термопластичную эластомерную оболочку и малый внешний диаметр. Представленные на рынке кабели обычно имеют ПВХ-оболочку (подверженную растрескиванию), монолитную жилу (потерю гибкости) или больший диаметр. ArticFlex — это решение, которое ранее было доступно лишь в спецпоставках.

• Совместимость с мощным оборудованием: выдерживает среднюю мощность до 1,74 кВт на частоте 30 МГц и до 0,44 кВт на 450 МГц, что делает его идеальным для мощных усилителей в соревновательной радиосвязи.

Для тактической радиосвязи

• Надёжность в полевых условиях: оболочка TPE сохраняет работоспособность от -40°C до +80°C (температура хрупкости материала ниже -60°C), устойчива к ультрафиолету, маслу и атмосферным воздействиям. Кабель не дубеет на морозе и не размягчается на жаре, что критически важно для быстрого развёртывания полевых сетей.

• Механическая прочность: выдерживает усилие на разрыв 54,5 кг и стойкость к сдавливанию 0,36 кг/мм — параметры, сопоставимые с кабелями большего диаметра. Идеален для использования в полевых условиях, где кабель может подвергаться случайным нагрузкам.

• Помехозащищённость: эффективность экранирования >90 дБ гарантирует работу в условиях интенсивного радиоэлектронного противодействия, сохраняя разборчивость связи.

• Минимальные собственные излучения: комбинированное экранирование (фольга + оплетка) исключает паразитные излучения, что особенно важно при работе высокочувствительной приёмной аппаратуры и систем радиоэлектронной борьбы.

• Стабильность параметров: коэффициент укорочения 85% (Vf=0,85) и волновое сопротивление 50±2 Ом, стабильные по всей длине, — обязательное условие для точной работы фазовращателей, измерительных приборов и антенных решёток.

• Широкий частотный диапазон: рабочая частота до 6 ГГц (частота среза 12,4 ГГц) позволяет использовать кабель в спектральном анализе, системах пеленгации и подавления сигналов.

• Лёгкость: вес 80 г/м снижает нагрузку на наземные станции и бортовое оборудование, позволяет использовать более длинные кабельные трассы.

• Устойчивость к изломам и вибрации: многожильная конструкция центрального проводника гарантирует стабильную работу в условиях постоянных вибраций и перемещений, характерных для полевых наземных станций управления БПЛА.

• Превосходство над штатными пигтейлами: большинство заводских кабелей поставляются с твёрдой ПВХ-оболочкой и моно-жилой, что ограничивает срок службы и надёжность соединения. ArticFlex обеспечивает долговечность и стабильность в полевых условиях.

Кабель серии ArticFlex использует инновационную оболочку из термопластичного эластомера (TPE, EPDM/PP), которая обеспечивает:

• Устойчивость к ультрафиолету и атмосферному старению — кабель не растрескивается и не теряет эластичность при длительном нахождении на солнце, в отличие от ПВХ-оболочек.

• Морозостойкость — сохраняет гибкость и работоспособность при температурах до -40°C и ниже (температура хрупкости материала < -60°C).

• Химическая стойкость — устойчив к маслу, бензину, кислотам и щелочам.

• Высокую прочность — усилие на разрыв 10,5 МПа, эластичность на уровне вулканизированных резин.

• Малый вес — плотность 0,89 г/см³, что на 20-30% легче ПВХ.

• Долговечность — срок службы значительно превышает аналоги с ПВХ-оболочкой.

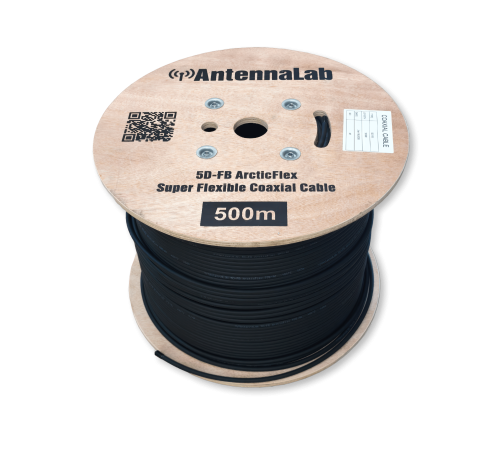

Поставляется в бухтах по 500м. Рекомендуется использовать с разъёмами SMA, N-type, BNC, TNC, UHF с импедансом 50 Ом, предназначенными для кабелей диаметром 7,6 мм. Возможна поставка отрезков любой длины с готовой разделкой под заказ.

Кабель гибкий 5D-FB (CU) ArticFlex — это не просто фидер, а инженерное решение для тех, кто ищет идеальный баланс между низким затуханием, гибкостью, малым весом и максимальной надёжностью в любых условиях эксплуатации. Создан для тех, кто не готов жертвовать качеством сигнала даже на один децибел.
