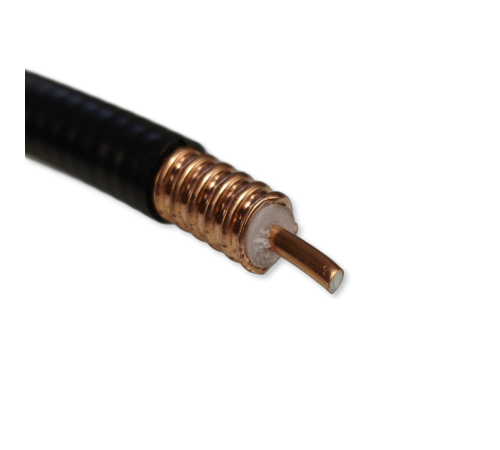

Кабель коаксиальный РК50-9-32-С (CCА) 1/2SF 50 Ом, оболочка PE-UV, черный

Представляем вам высококачественный фидерный кабель РК50-9-32-С серии 1/2″ Super Flexible с волновым сопротивлением 50 Ом. Данный кабель относится к классу профессиональных гибких фидеров и предназначен для построения трактов передачи сигнала в системах сотовой связи, беспроводных сетях и других радиочастотных приложениях, где критически важны низкие потери и высокая гибкость при значительной длине кабельных линий .
Конструкция кабеля выполнена по стандарту 1/2″ SF (Super Flexible) и сочетает в себе преимущества кабелей с гофрированным внешним проводником (100% экранирование) и исключительную гибкость, необходимую для удобного монтажа на мачтах, в технических помещениях и при прокладке сложных трасс .
Центральный проводник выполнен из омедненного алюминия (CCA). Благодаря скин-эффекту, ВЧ-сигнал распространяется по медному покрытию, что обеспечивает электрические характеристики, практически не уступающие цельномедным проводникам, при значительно меньшем весе и стоимости кабеля .
Ключевые особенности:
• Волновое сопротивление 50 Ом: Полное соответствие профессиональному стандарту для большинства антенн, базовых станций и радиочастотного оборудования .
• Конструкция 1/2″ Super Flexible: Оптимальный баланс между низкими потерями и высокой гибкостью кабеля, облегчающий монтаж .
• Центральный проводник CCA (омедненный алюминий): Экономичное решение, обеспечивающее высокую проводимость на ВЧ, малый вес и доступную цену .
• Диэлектрик из вспененного полиэтилена (Foam PE): Обеспечивает низкое затухание сигнала и стабильность параметров .
• Сплошной гофрированный медный экран (100% экран): Медная сварная трубка со спиральной формой гофра гарантирует абсолютную герметичность, высокую гибкость и эффективность экранирования >120 дБ, полностью исключая проникновение помех .
• Полиэтиленовая оболочка (PE-UV): Черная оболочка устойчива к ультрафиолету, влаге и атмосферным воздействиям, что обеспечивает долговечность при наружной прокладке .
• Широкий частотный диапазон: Частота отсечки до 10,2 ГГц позволяет использовать кабель в системах 2G/3G/4G/5G, Wi-Fi и других приложениях .
• Низкие интермодуляционные искажения: Значение интермодуляции 3-го порядка ≤ -160 дБн делает кабель пригодным для использования в базовых станциях с высокими требованиями к чистоте спектра .
Технические характеристики :
Конструктивные параметры
Тип кабеля Коаксиальный фидер 1/2″ SF
Центральный проводник (материал) Алюминиевая проволока, плакированная медью (CCA)
Центральный проводник (диаметр) 3,60 ± 0,10 мм
Изоляция (диэлектрик) Вспененный полиэтилен (Foam PE)
Диаметр по изоляции 9,70 ± 0,30 мм
Внешний проводник (экран) Медная сварная трубка со спиральной формой гофра
Диаметр по внешнему проводнику 12,00 ± 0,30 мм
Внешняя оболочка Светостабилизированный полиэтилен (PE-UV)
Толщина оболочки 0,70 ± 0,20 мм
Наружный диаметр кабеля 13,40 ± 0,20 мм
Цвет оболочки Черный
Электрические параметры
Волновое сопротивление 50 ± 2 Ом
Частота отсечки 10,2 ГГц
Емкость 78 пФ/м
Относительное укорочение длины волны 85%
Коэффициент экранирования > 120 дБ
Интермодуляция 3-го порядка ≤ -160 дБн
Номинальная пиковая мощность 16 кВт
КСВН (800–1000 МГц) ≤ 1,10
КСВН (1700–2200 МГц) ≤ 1,13
КСВН (2200–2700 МГц) ≤ 1,15
КСВН (3300–3600 МГц) ≤ 1,20
Напряжение пробоя постоянного тока ≥ 2500 В
Механические параметры
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 30 мм
Условия эксплуатации
Температура монтажа от -25°C до +50°C
Температура эксплуатации от -40°C до +70°C
Коэффициент затухания (на 100 м, при 20°C) :
Частота, МГц Затухание, дБ/100 м
150 4,03
450 7,15
824 9,86
900 10,34
1800 15,09
2000 16,00
2500 18,12
3000 20,12
3500 21,92
Область применения :
• Базовые станции сотовой связи (2G, 3G, 4G/LTE, 5G): Идеальный фидер для подключения антенн к приемопередающему оборудованию на вышках и мачтах.
• Системы усиления сигнала: Для построения трактов на базе репитеров и линейных усилителей GSM/3G/LTE.
• Wi-Fi системы и беспроводные мосты: Обеспечение связи на больших площадях и в WISP-решениях (беспроводные провайдеры).
• Радиорелейная связь
