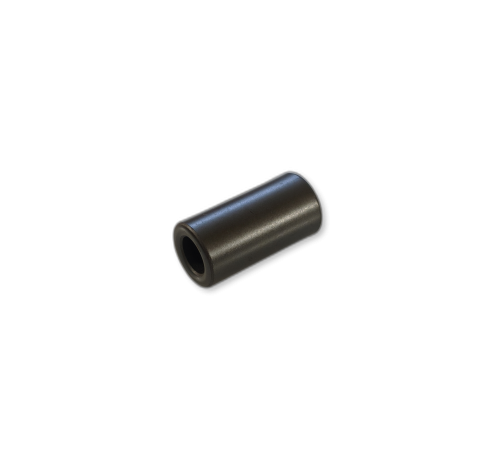

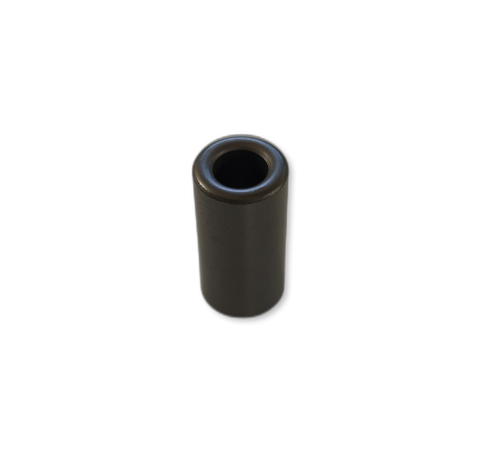

Ферритовая трубка R14х8х28,5мм (µi=1500) на кабель 5D-FB

Профессиональная ферритовая трубка (цилиндрический сердечник) типоразмера 14 x 8 x 28,5 мм, изготовленная из никель-цинкового материала с начальной магнитной проницаемостью µi = 1500.
Изделие произведено компанией CAREFUL (сертифицирована по стандартам ISO9001, IATF16949, QC080000), чьи компоненты широко применяются в оборудовании ведущих мировых брендов (HUAWEI, PHILIPS, SONY, SAMSUNG и др.).
Трубка предназначена для подавления ВЧ-помех и синфазных токов на кабелях среднего диаметра, идеально подходит для кабеля 5D-FB, а также RG-58 и других сигнальных или силовых линий с внешним диаметром до 7.5 мм.

Подробное описание для радиолюбителей и профессионалов
Данная ферритовая трубка является высокоэффективным помехоподавляющим компонентом для борьбы с синфазными токами (common mode currents), наводимыми на внешнюю оплетку кабеля. Установка такого фильтра на фидер антенны или кабель питания критически важна для улучшения отношения сигнал/шум и предотвращения проблем с электромагнитной совместимостью (ЭМС/EMC).
Ключевые особенности и технические преимущества:
1. Прецизионный материал (NiZn):
o Сердечник выполнен из фирменного никель-цинкового феррита FNF150.
o Начальная магнитная проницаемость (µi): 1500 ±20%. Это оптимальное значение для эффективного подавления помех в широком диапазоне частот — от 1 до 100 МГц и выше, охватывая КВ-диапазоны, FM-радиовещание, УКВ (2м/70см) и телевизионные каналы.
o Низкие потери: Относительный коэффициент потерь Tanδ/μi ≤ 20 x 10⁻⁶ (на частоте 0.1 МГц), что гарантирует минимальное внесение затухания в полезный сигнал при подавлении помех.
o Высокое удельное сопротивление (ρ ≥ 10⁴ Ом·м): Характерно для NiZn-ферритов, предотвращает шунтирование цепи и возникновение гальванических связей на высоких частотах.
o Индукция насыщения (Bs): 300 мТл. Обеспечивает стабильную работу даже при наличии заметных токов в цепи, без потери ферритом своих свойств.
2. Точная геометрия (RH-тип):
o Внутренний диаметр 8 мм идеально подходит для кабеля 5D-FB, обеспечивая плотное прилегание к изоляции для максимальной передачи подавляющего поля. Также подходит для кабелей RG-58 и тонких жгутов проводов.
o Длина 28.5 мм обеспечивает достаточную длину магнитного пути для эффективного поглощения ВЧ-энергии.
3. Конструкция и качество:
o Трубка является неразъемной, что гарантирует наилучшие электрические характеристики (отсутствие зазора). Монтаж производится путем надевания на кабель до обжатия разъемов.
o Продукция CAREFUL соответствует международным стандартам, включая требования к внешнему виду (IEC-60424) и системам менеджмента качества (ISO9001, IATF16949).
Технические характеристики
Параметр Значение Примечание
Тип компонента Ферритовая трубка (Sleeve Core) Тип RH
Типоразмер (D x d x L) 14 x 8 x 28.5 мм Внешний ∅ / Внутр. ∅ / Длина
Внешний диаметр (D) 14 мм
Внутренний диаметр (d) 8 мм Для кабелей до 7.5 мм
Длина (L) 28.5 мм
Материал FNF150 NiZn (Никель-цинковый)
Начальная магнитная проницаемость (µi) 1500 ±20% Измерено на 1 кГц, 25°C
Относительный коэф. потерь (Tanδ/μi) ≤ 20 x 10⁻⁶ На частоте 0.1 МГц
Индукция насыщения (Bs) 300 мТл При H=1600 A/м
Температура Кюри (Tc) > 110°C
Удельное сопротивление (ρ) ≥ 10⁴ Ом·м
Плотность (d) 5.1 г/см³
Рекомендуемый кабель 5D-FB, RG58, RG142, тонкие силовые кабели ∅ изоляции до 7-7.5 мм
Производитель CAREFUL GROUP Китай
Стандарты ISO9001, IATF16949, QC080000 Соответствие стандартам качества
Области применения
• Антенная техника: Подавление синфазных токов на фидере приемных и передающих антенн (любительские и профессиональные диапазоны). Установка на кабель у точки запитки или перед трансивером позволяет снизить уровень помех от эфира и улучшить КСВ.
• Защита оборудования: Предотвращение проникновения мощных ВЧ-сигналов от передатчика по внешней оплетке кабеля в измерительные приборы, компьютеры и аудиосистемы.
• Фильтрация питания: Установка на кабели питания блоков, моторов ротаторов и другой периферии для подавления излучаемых ими помех.
• DIY проекты: Изготовление широкополосных ВЧ-трансформаторов и балунов для согласования антенн (хотя для этих целей чаще использую
