Антенна «Периметр Flex» VHF/UHF гибкая с выносом 10,8 м (SMA) — тактическая антенна для экстремальных условий

Гибкая тактическая антенна, совмещенная с радиовыносом 10 метров. Создана для работы в экстремальных условиях: из укрытий, подвалов, блиндажей, леса или городских зданий. Позволяет вынести антенну на возвышенность, тем самым обеспечив радиообмен, оставаясь с рацией в укрытии или в низине.

Подробное описание:

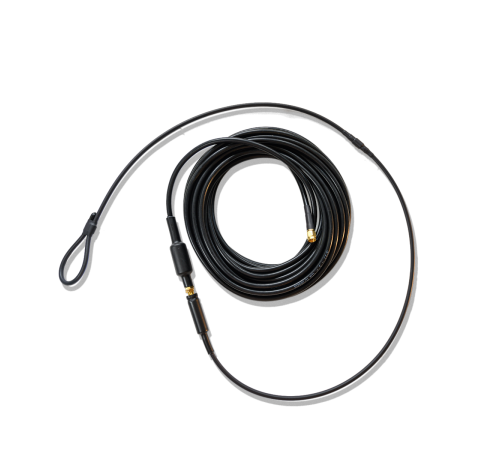

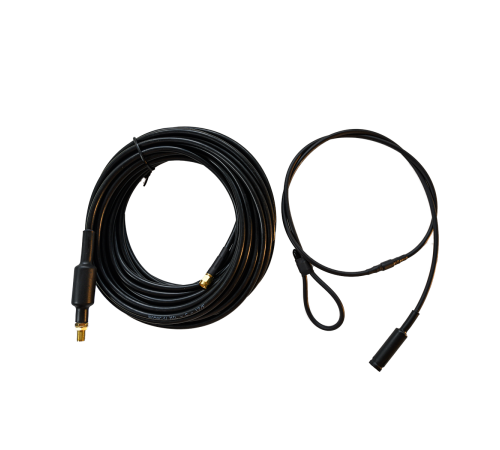

Антенная система «ПЕРИМЕТР Flex Ver. 1.0 VHF/UHF» предназначена для организации надежной радиосвязи там, где стандартная антенна бессильна. Конструкция разделена на две части:
1. Гибкая антенна (0,87 м) — выдерживает ветровые нагрузки и зацепы за ветки.

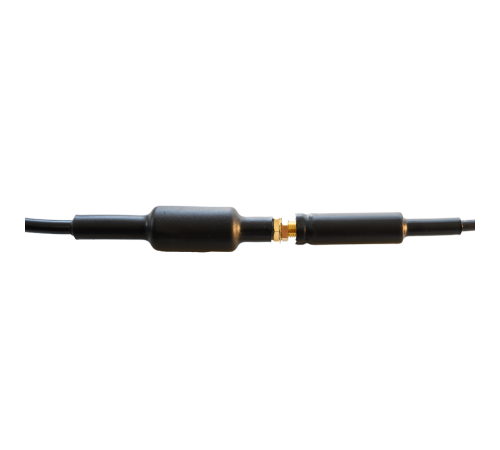

2. Кабельная сборка (10 м) на основе кабеля RG58, которая выступает в роли выноса.

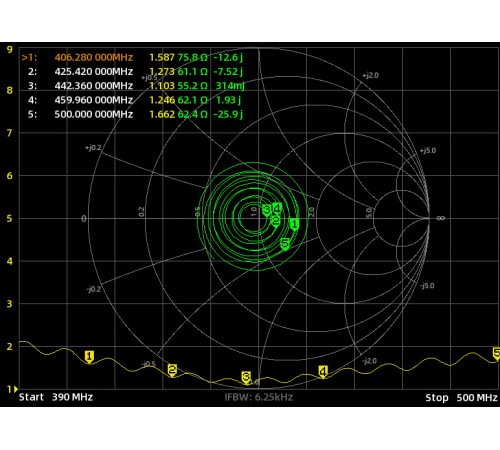

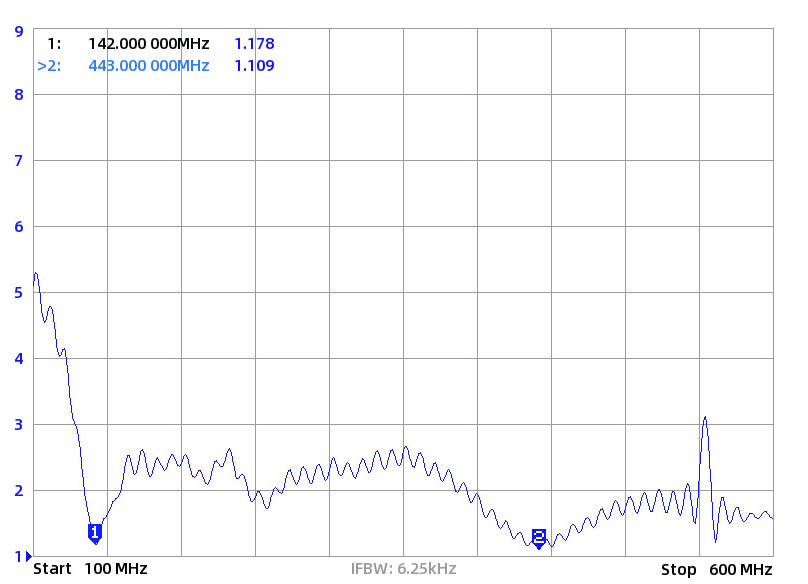

Главное преимущество версии 1.0 — максимальная широкополосность без использования дополнительной «коробочки» с согласующим шлейфом. Это повышает надежность конструкции и удобство ее развертывания в полевых условиях. Достигнуты отличные показатели КСВ в диапазоне UHF (395-500 МГц), что подтверждается графиками измерений.

Для каких задач подойдет:

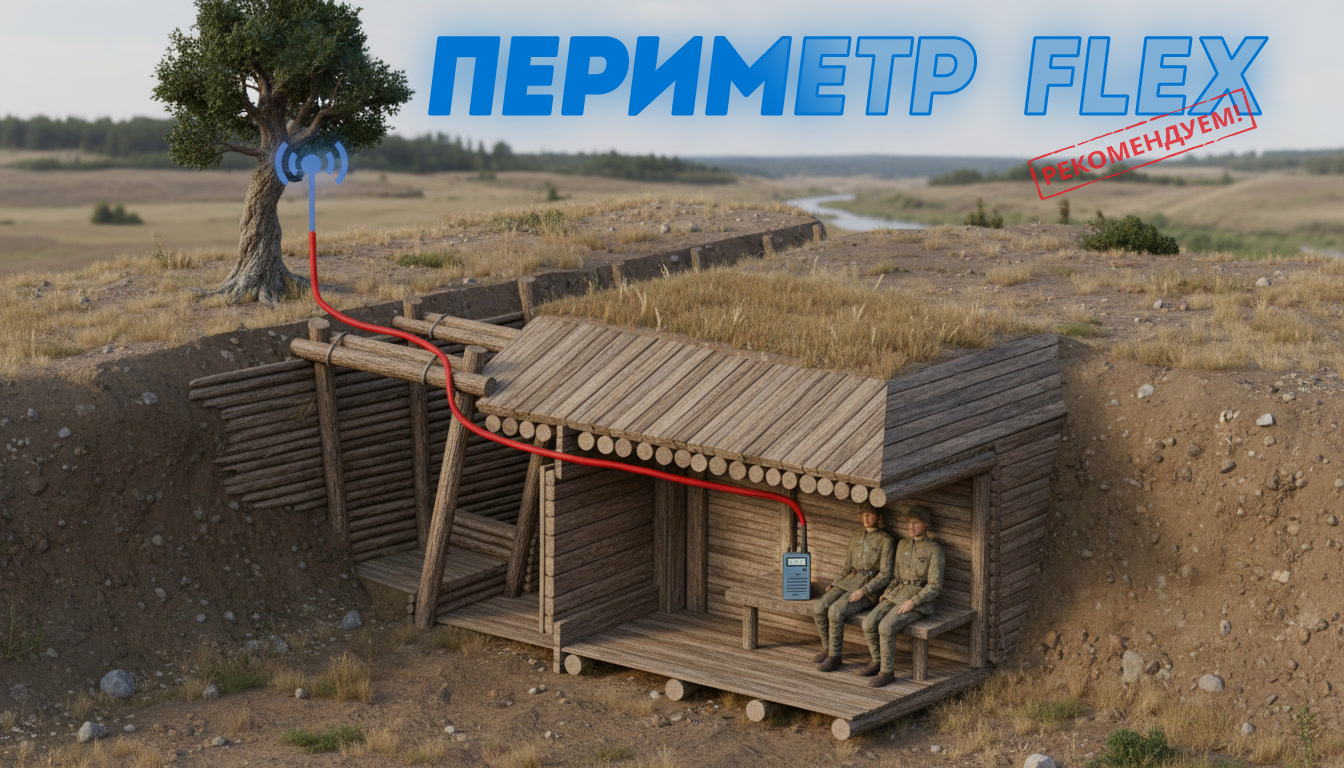

• Организация связи из блиндажей, подвалов или низин.
• Работа в лесистой местности.
• Использование в качестве временной, походной антенны (вынос на мачту/дерево).

Важное условие эффективной работы:
Данная антенная система "Периметр Флекс" работает как «поднятый над землей излучатель». Для обеспечения максимальной дальности связи необходимо закрепить конец антенны (через специальное кольцо) на максимальном возвышении: подвесить на дерево, столб, мачту или крышу здания с помощью веревки или лески. Чем выше поднята антенна, тем дальше будет связь.

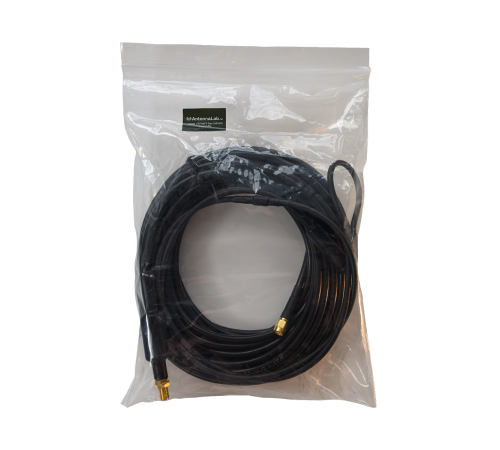

Комплектация и подключение:

• Гибкая антенна с кольцом для повеса.

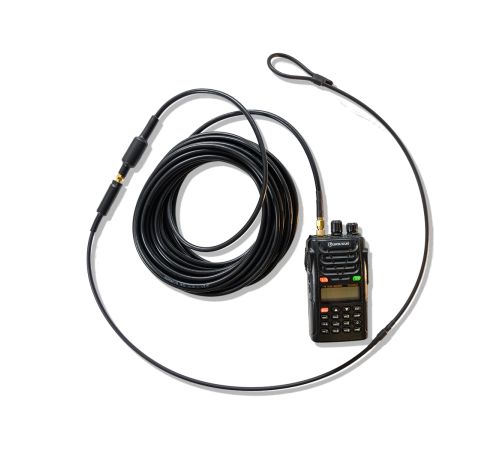

• Кабельная сборка  длиной 10м, с разъёмом SMA-male (вилка), этот разъем напрямую подходит к популярным радиостанциям с гнездом SMA-female, например, TyT MD-UV390 и аналоги.
• В комплекте идет адаптер-переходник для подключения к другим типам разъемов (если на корпусе рации установлен разъём SMA-male (вилка).
• Инструкция.

Технические характеристики:
Модель ПЕРИМЕТР Flex Ver. 1.0
Рабочий диапазон частот (VHF/UHF) 137-156 МГц / 395-500 МГц
Поляризация: Вертикальная
Электрическая длина: VHF 1/2λ , UHF 5/8λ
КСВ (Коэфф. стоячей волны), не хуже 2.0
КСВ на центральной частоте 145 МГц 1,14
КСВ на центральной частоте 433 МГц 1,12
Коэффициент усиления (на центр. частоте): 3 dBi (145 МГц) / 5,5 dBi (430 МГц)
Входное сопротивление: 50 Ом
Максимальная допустимая мощность: 20 Вт
Общая длина (антенна + кабель): 10,87 м
Материал проводника: Медь (Cu)
Тип кабеля: RG-58
Тип разъема (антенна) SMA-male (папа)
Способ крепления: Подвес (кольцо в комплекте)
Настройка: Не требуется
