Антенна базовая вертикальная XIEGU VG4 на диапазоны 7/14/21/28 МГц

Антенна базовая вертикальная многодиапазонная XIEGU VG4

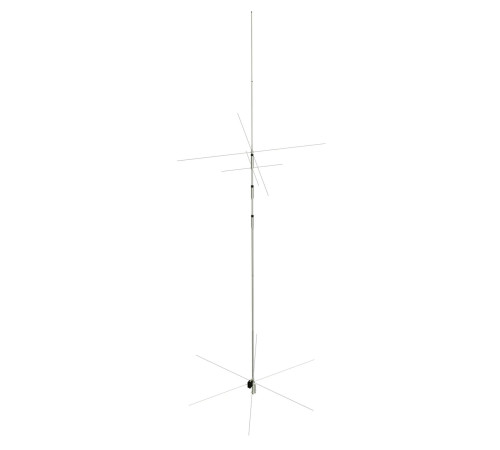

Xiegu VG4 — это четырёхдиапазонная вертикальная антенна типа Ground Plane (GP), предназначенная для работы на любительских KB диапазонах 40/20/15/10 метров (7/14/21/28 МГц). Благодаря продуманной конструкции с верхней загрузкой и встроенной системой противовесов, антенна обеспечивает эффективную работу при относительно небольшой высоте подвеса и не требует сложной системы заземления.

Ключевые преимущества

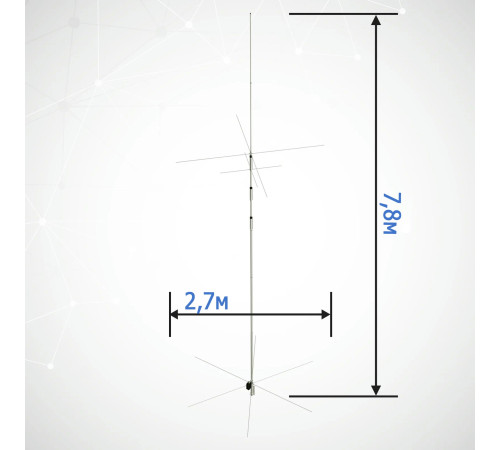

Малый вес и простота установки. При массе всего 5,2 кг (7 кг в упаковке) антенна собирается и устанавливается одним человеком без помощников. Полная длина составляет 7,8 метра, длина противовесов — 2,7 метра. Рекомендуемая высота установки — всего от 3 метров над землёй .

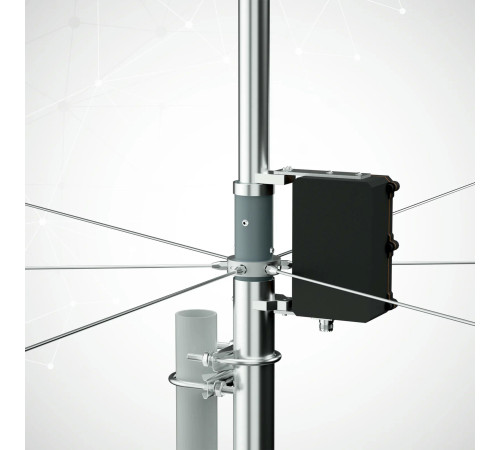

Не требует дополнительных противовесов и заземления. Конструкция включает встроенную систему противовесов и согласующее устройство, что делает её идеальной для мест, где невозможно организовать полноценный радиальный полярный план. Это значительно упрощает монтаж на крышах, балконах и в стеснённых условиях .

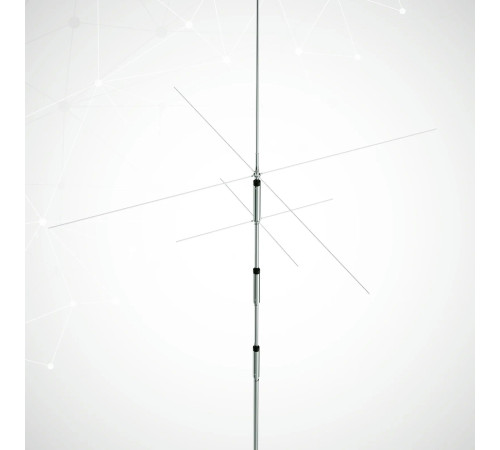

Эффективная работа на всех диапазонах. Параллельные резонаторы в верхней части антенны обеспечивают максимальную эффективность вертикального излучателя на высокочастотных диапазонах. Ёмкостные нагрузки (cap hat) на низкочастотных секциях позволяют эффективно работать при уменьшенной высоте антенны .

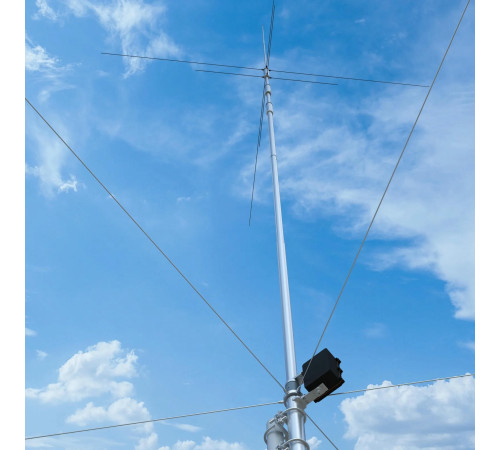

Прочность и ветроустойчивость. Антенна изготовлена из алюминиевого сплава с защитным антикоррозионным покрытием и выдерживает ветровые нагрузки до 35 м/с без необходимости использования дополнительных растяжек .
Мощность до 1000 Вт. Антенна рассчитана на подводимую мощность до 1000 Вт (CW 500 Вт, RTTY 300 Вт), что делает её пригодной для работы с большинством любительских трансиверов и усилителей .

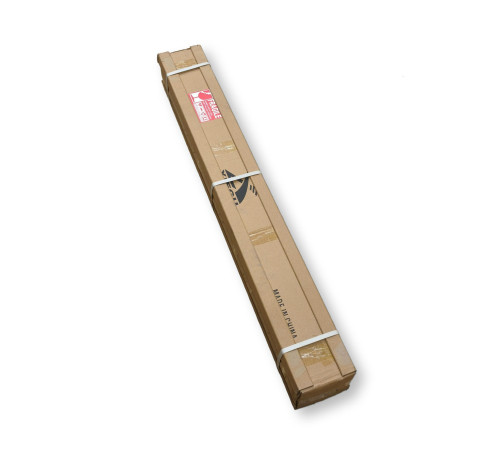

Компактность и мобильность. Небольшая площадь для монтажа и транспортабельность (упаковка 13×13×120 см) позволяют использовать антенну не только как стационарную базовую, но и в полевых условиях, в поездках, на даче или в доме на колёсах .

Технические характеристики:
Диапазоны: 7 / 14 / 21 / 28 МГц (40/20/15/10 м)
Тип: Вертикальная GP (Ground Plane)
Полная длина: 7,8 м
Длина противовесов общая: 2,7 м
КСВН не хуже 1.5
Полоса пропускания 40 м: 150 кГц / 20 м: 450 кГц / 15 м: 800 кГц / 10 м: 1000 кГц
Макс. мощность: 1000 Вт (CW 500 Вт, RTTY 300 Вт)
Ветровая нагрузка: 35 м/с
Разъём: PL-259 (гнездо)
Вес: 5,2 кг (7,0 кг в упаковке)
Размер упаковки: 13×13×120 см
Мин. высота установки: 3 м

Отзывы и рекомендации владельцев
Положительные стороны. Пользователи на eHam и в тематических сообществах отмечают, что антенна хорошо работает на 10 и 20 метрах «из коробки» — КСВН на этих диапазонах часто оказывается ниже 1.5 без дополнительной настройки. Диапазоны 10–15–20 метров требуют лишь минимальной подстройки, тогда как 40 метров нуждается в более тщательной регулировке из-за узкой полосы пропускания .
Рекомендации по монтажу. Опытные пользователи советуют использовать ферритовый запорный дроссель (choke) на фидерном кабеле, поскольку конструкция согласующего устройства фактически превращает антенну в «end-fed», что может приводить к BЧ-наводкам на оплётку кабеля . Также рекомендуется устанавливать антенну на высоту не менее 3 метров — при меньшей высоте характеристики заметно ухудшаются .

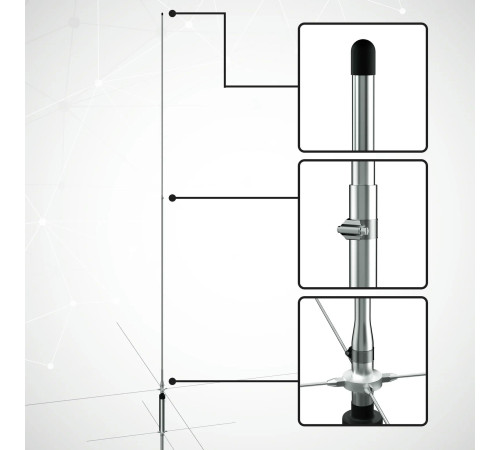

Настройка. Настройка производится путём изменения длины телескопических секций. Для диапазона 10 метров изменение длины на 1 см сдвигает резонанс примерно на 100 кГц, тогда как для 15 метров — лишь на 8 кГц . Настройку удобнее производить в горизонтальном положении, а затем проверять результат после подъёма .

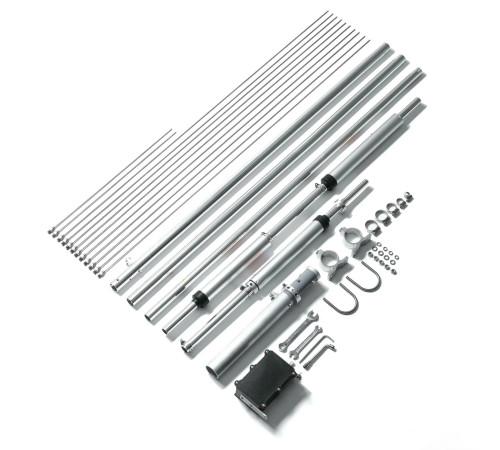

Сборка. Некоторые пользователи отмечают, что инструкция по сборке не всегда достаточно ясна — особенно в части глубины вставки труб друг в друга. Рекомендуется предварительно изучить обновлённую версию мануала или видеоинструкции . Качество деталей и маркировка узлов при этом оцениваются положительно .
