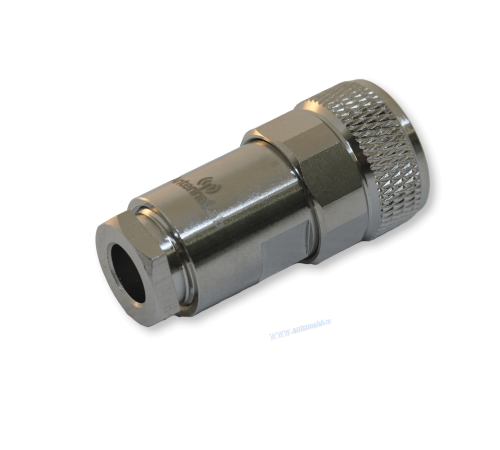

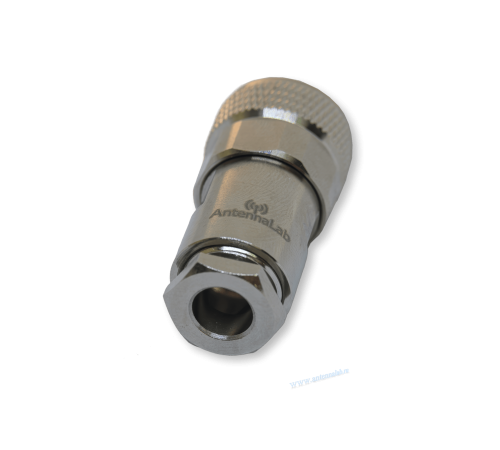

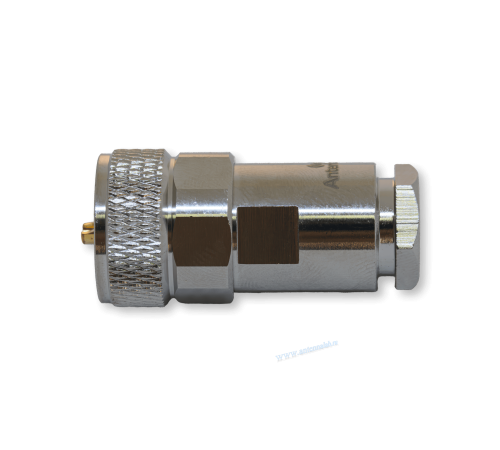

ВЧ разъём UHF(male) PL259 прижимной на кабель 5D-FB, AntennaLab

Расшифровка артикула:

• AL — AntennaLab (фирменный бренд, премиальная серия)

• U — серия UHF (разъем типа PL259)

• 1 — вилка (папа, male)

• 1 — прямой конструктив

• 2 — прижимной монтаж

• /5D — модификация для кабеля 5D-FB и аналогов

UHF-разъем (PL259) — один из самых распространенных коаксиальных разъемов в радио любительской и профессиональной практике. Разработан в 1930-х годах для использования в военной связи, но благодаря простоте, надежности и доступности до сих пор активно применяется в КВ- и УКВ-диапазонах. Имеет волновое сопротивление 50 Ом и стабильно работает на частотах до 300 МГц (в качественном исполнении — до 500 МГц). Отличается быстрым соединением с помощью резьбовой муфты и широкой совместимостью с различными кабелями.

• Усовершенствованная форма накидной гайки — специальный профиль с насечками и увеличенными плоскими гранями, позволяющий комфортную затяжку как вручную, так и гаечным ключем (накидным или рожковым).

• Высокое качество изготовления — заводской контроль геометрии, покрытий и электрических параметров (КСВ, потери), стабильность характеристик в партии.

• Прижимная конструкция — обеспечивает надежную фиксацию оплетки без использования специального обжимного инструмента, что удобно для полевого монтажа и ремонтных работ. Отсутствие пайки оплетки ускоряет монтаж и повышает механическую прочность соединения.

Применяется в любительских и профессиональных радиостанциях, КВ- и УКВ-трансиверах, антенных тюнерах, усилителях мощности, измерительных приборах и фидерных трактах, где требуется быстрое и надежное соединение с простым монтажом.

Тип разъема: UHF (вилка / PL259), прямой, прижимной, с усиленной гайкой AntennaLab.

• 5D-FB; LMR-300; CNT-300

• РК50-4,8

• SYV50-5

• Стриппер для разделки кабеля (для диаметров до 8 мм)

• Термоусадочная трубка (диаметр после усадки 8–10 мм)

• Адаптеры и переходники AntennaLab (UHF—N, UHF—BNC, UHF—SMA)
