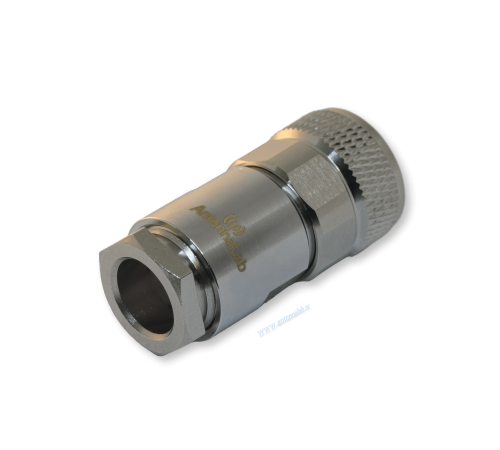

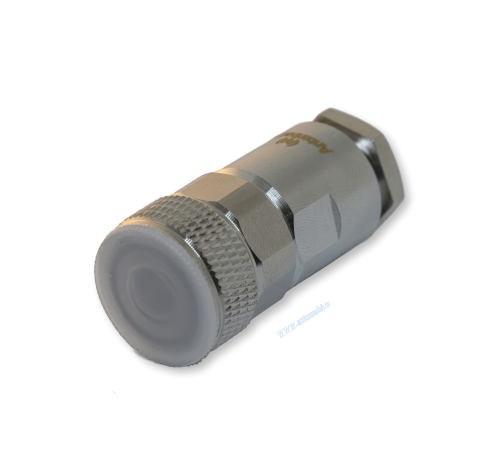

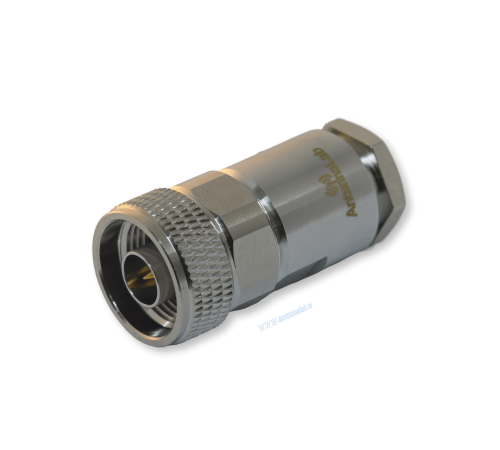

ВЧ разъём N(male) прижимной на кабель RG-213, AntennaLab

AL-N-112B ВЧ разъем N(male, штекер), прямой, прижимной, на кабель 10–11 мм,  AntennaLab

Расшифровка артикула:

·         AL — AntennaLab (фирменный бренд, премиальная серия)

·         N — серия N

·         1 — вилка (папа, male)

·         1 — прямой конструктив

·         2 — прижимной монтаж

·         B — для кабеля RG-213 и аналогов (диаметр 10–11 мм)

Тип и область применения:

N разъем (тип N) разработан Полом Нилом из Bell Labs в 1940-х годах. Это один из первых разъемов, способных работать на СВЧ. Отличается надежностью, влагозащитой и стабильностью параметров до 11 ГГц (в прецизионном исполнении до 18 ГГц). Волновое сопротивление 50 Ом.

 Особенности версии от AntennaLab:

ü  Увеличенное содержание золота на центральном контакте — снижение переходного сопротивления, защита от коррозии, повышенная долговечность при многократных сочленениях.

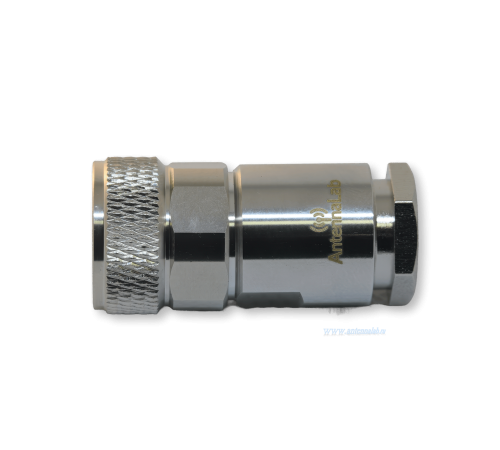

ü  Усовершеншенствованная форма накидной гайки — специальный профиль с насечками и увеличенными плоскими гранями, позволяющий комфортную затяжку как вручную, так и гаечным ключом (накидным или рожковым).

ü  Высокое качество изготовления — заводской контроль геометрии, покрытий и электрических параметров (КСВ, потери), стабильность характеристик в партии.

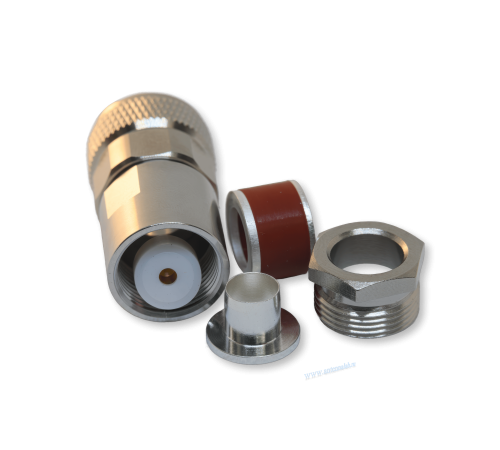

ü  Прижимная конструкция обеспечивает надежную фиксацию оплетки без использования специального обжимного инструмента, что удобно для полевого монтажа и ремонтных работ.

ü  Применяется в профессиональной связной и измерительной технике, базовых станциях, фидерных трактах, любительских и полупрофессиональных радиостанциях, где требуется высокое качество соединения и удобство монтажа.

Тип разъема: N (вилка / папа), прямой, прижимной, с усиленной гайкой AntennaLab.

Совместимый кабель (диаметр 10–11 мм):

·         RG-213, RG-8U

·         РК50-7

·         LMR-400

·         8D-FB, 7D-FB

·         DX-10A

·         CNT-400

·         SYV50-7
