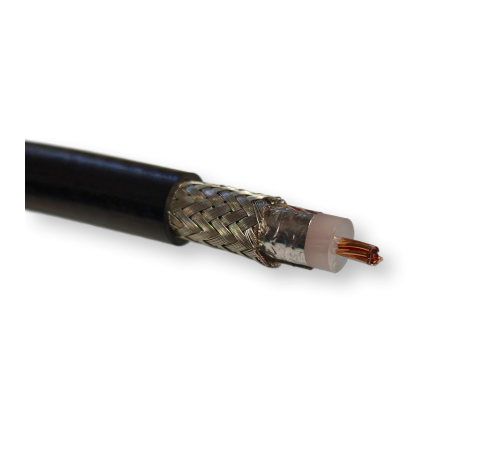

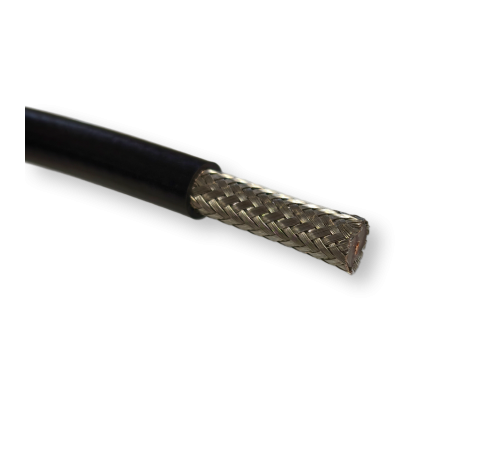

Кабель коаксиальный RG-213 (CU) 50 Ом, супергибкий, оболочка PVC-UV, Тайвань

Представляем вам высококачественный коаксиальный кабель RG-213 C/U (Тайвань). Это улучшенная версия ранее широко распространенного ВЧ-кабеля RG-8/U, выполненная в современном климатическом исполнении. RG-213 заслуженно является одной из самых популярных марок кабеля для диапазонов Low Band и VHF, а также широко используется в профессиональной и любительской радиосвязи.
Данный кабель отличается от множества аналогичных марок на рынке гарантированно высоким качеством изготовления. Он имеет медный многопроволочный центральный проводник (CU), изоляцию из полиэтилена (PE) и усиленную конструкцию экрана, которая включает двойную алюминиевую фольгу (DF) и плотную оплетку из медных луженых проволок (TC). Кабель соответствует строгому военному стандарту MIL-C-17D, что подтверждает его надежность и стабильность параметров.
Благодаря специальной конструкции с многожильным центральным проводником, кабель является супергибким, что значительно облегчает его прокладку в ограниченном пространстве, на мачтах и в поворотах, без риска повреждения центральной жилы.
Ключевые особенности:
• Волновое сопротивление 50 Ом: Полное соответствие стандарту для профессиональной и любительской связной техники.
• Медный многопроволочный проводник (CU): Обеспечивает высокую проводимость и исключительную гибкость кабеля, устойчивость к многократным изгибам.
• Усиленный комбинированный экран: Уникальная конструкция экрана (двойная алюминиевая фольга + плотная оплетка) гарантирует высокую помехозащищенность и значительно снижает потери сигнала по сравнению с обычными кабелями RG-213.
• Двойная алюминиевая фольга (DF): Обеспечивает 100% экранирование и защиту от проникновения внешних помех на самых низких частотах.
• Плотная оплетка 95%: Высококачественная оплетка из медных луженых проволок (TC) с плотностью 95% гарантирует надежный контакт и минимальное излучение сигнала.
• Соответствие стандарту MIL-C-17D: Кабель произведен в соответствии с жесткими военными спецификациями, что подтверждает его высокое качество и надежность.
• Поливинилхлоридная оболочка (PVC-UV): Черная оболочка устойчива к ультрафиолету, что позволяет использовать кабель для наружной прокладки.
• Производство Тайвань: Гарантированное качество изготовления и контроль на всех этапах производства.
Технические характеристики:
Волновое сопротивление (импеданс) 50 ± 2 Ом
Центральный проводник Медь (CU), многопроволочный (BC)
Диаметр центральной жилы 2,25 мм (эквивалент AWG 12)
Конструкция центральной жилы 7×0,75 мм (типовое значение для RG-213)
Изоляция (диэлектрик) Полиэтилен (PE)
Диаметр по изоляции 7,24 мм
Основной экран (первый) Двойная алюминиевая фольга (DF)
Плотность основного экрана 100%
Второй экран (оплетка) Медная луженая проволока (TC)
Конфигурация оплетки 24×8×0,16 мм
Плотность оплетки 95%
Внешняя оболочка Поливинилхлорид (PVC), устойчивый к УФ (UV)
Внешний диаметр оболочки 10,3 мм
Погонная емкость 100,9 пФ/м
Коэффициент укорочения 1,51
Диапазон рабочих температур -40°C до +85°C (типовое значение для PVC)
Вес 1 метра ~ 150-160 г
Коэффициент затухания (дБ/100 м):
Частота, МГц Затухание, дБ/100 м Частота, МГц Затухание, дБ/100 м
150 6,3 1200 21,6
450 12,1 1800 28,0
800 17,0 1900 28,9
900 18,2 2450 34,1
Область применения:
• Профессиональная радиосвязь: Стационарные радиостанции КВ и УКВ диапазонов, требующие надежного и долговечного фидера.
• Любительская радиосвязь: Фидеры для мощных усилителей, антенн Yagi, вертикалов и других типов антенн на диапазоны 160-10 метров и УКВ.
• Системы гражданской связи (CB): Идеальный выбор для соединения CB-радиостанций с автомобильными и базовыми антеннами.
• Базовые станции сотовой связи: Использование в качестве фидера для подключения антенн к оборудованию в диапазонах 2G/3G/4G.
• Системы радиомониторинга и SDR: Подключение широкополосных приемных антенн к анализаторам спектра и SDR-приемникам.
• Морская и речная связь: Благодаря гибкости и надежности, широко применяется на судах.
• Автомобильная техника: Прокладка кабеля от радиостанции к антенне в автомобилях, где требуется гибкость и устойчивость к вибрации.
