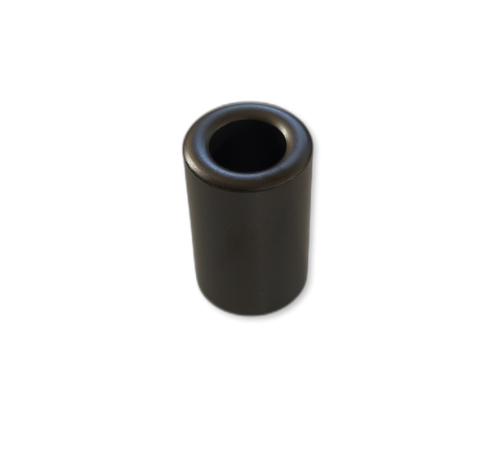

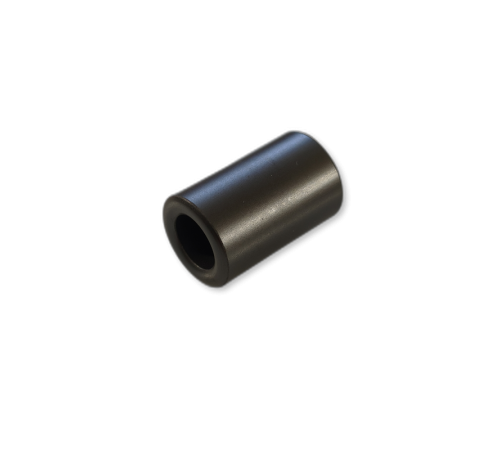

Ферритовая трубка R17,5x10,7x28,5мм (µi=850) на кабель 8D-FB

Профессиональная ферритовая трубка (цилиндрический сердечник) типоразмера 17,5 x 10,7 x 28,5 мм, выполненная из высококачественного никель-цинкового материала с начальной магнитной проницаемостью µi = 850±25%.
Изделие специально разработано для подавления синфазных помех (common mode currents) на толстых коаксиальных кабелях, таких как 8D-FB, RG-213, а также мощных силовых линиях и жгутах проводов. Благодаря точному внутреннему диаметру 10,7 мм, трубка плотно облегает кабель, обеспечивая максимальную передачу подавляющего поля.

Подробное описание
Данная ферритовая трубка представляет собой неразъемный помехоподавляющий компонент, предназначенный для борьбы с ВЧ-наводками, которые являются основной причиной ухудшения отношения сигнал/шум в радиоаппаратуре и появления "фантомных" сигналов.
Ключевые особенности и преимущества:
• Оптимизирован для мощных фидеров: Внутренний диаметр 10,7 мм идеально соответствует внешней изоляции кабеля 8D-FB и позволяет использовать трубку с другими толстыми кабелями (до 10 мм). Это гарантирует надежный механический контакт и эффективную передачу магнитного поля феррита на оплетку кабеля.
• Стабильные параметры материала DN85H: Сердечник изготовлен из материала DN85H, который является аналогом российского M1000HN и европейского 4S2 (Ferroxcube). Ключевые характеристики:
o Начальная магнитная проницаемость (µi): 850 — оптимальна для подавления помех в широком диапазоне частот (ориентировочно 1-100 МГц), включая КВ-диапазоны и FM.
o Низкие потери: Относительный коэффициент потерь (tanδ/µi) составляет всего 16 x 10⁻⁶ на частоте 0,1 МГц.
o Высокая индукция насыщения (Bₛ): 350 мТл, что позволяет использовать трубку в цепях с заметным уровнем мощности без потери свойств.
o Температура Кюри > 140°С: Обеспечивает стабильную работу в широком температурном диапазоне, включая нагрев кабеля под мощной нагрузкой.
o Высокое удельное сопротивление (>10⁵ Ом): Предотвращает возникновение гальванической связи между витками и кабелем.
• Соответствие стандартам: Приемка сердечников по внешнему виду осуществляется в соответствии с требованиями международного стандарта IEC-60424, что гарантирует отсутствие сколов и трещин, влияющих на магнитные свойства.
Технические характеристики (из паспорта)
Параметр Значение
Тип компонента Ферритовая трубка (кольцевой сердечник, конфигурация Н)
Типоразмер (D x d x L) 17,5 x 10,7 x 28,5 мм
Внешний диаметр (D) 17,5 ±0,5 мм
Внутренний диаметр (d) 10,7 +0,2/-0,5 мм
Высота (L) 28,5 ±0,7 мм
Материал DN85H (аналог M1000HN, 4S2)
Начальная магнитная проницаемость (µi) 850 ± 25% (1 кГц, 25°C)
Индукция насыщения (Bₛ) 350 мТл (H=1600 A/м, 25°C)
Остаточная индукция (Bᵣ) 200 мТл (25°C)
Коэрцитивная сила (H꜀) 20 А/м (25°C)
Температура Кюри (T꜀) > 140°C
Удельное сопротивление (ρ) > 10⁵ Ом (25°C)
Плотность (d) 5,1 г/см³
Рекомендуемый диаметр кабеля 9-10,5 мм (идеально для 8D-FB, RG-213)
Области применения
1. Профессиональная и любительская радиосвязь:
o Подавление синфазных токов на фидере антенн (диапазоны 160м - 2м).
o Улучшение КСВ (коэффициента стоячей волны) за счет уменьшения влияния оплетки кабеля.
o Развязка по ВЧ между блоками аппаратуры (трансивер, усилитель мощности, антенный тюнер).
2. Защита измерительного оборудования:
o Предотвращение проникновения мощных ВЧ-сигналов от передатчика в измерительные тракты.
3. Фильтрация помех по цепям питания:
o Установка на кабели питания базовых станций, линейных усилителей и поворотных устройств (ротаторов).
Рекомендации по монтажу
Трубка является неразъемной, поэтому её необходимо надевать на кабель до монтажа разъемов (N-type, PL259/SO239, BNC и др.). Для увеличения эффективности подавления (импеданса) рекомендуется пропустить кабель через трубку несколько раз, сделав 1-2 витка. Учитывая внутренний диаметр 10,7 мм, это возможно только для кабеля 8D-FB без предварительной разделки толстой изоляции.
