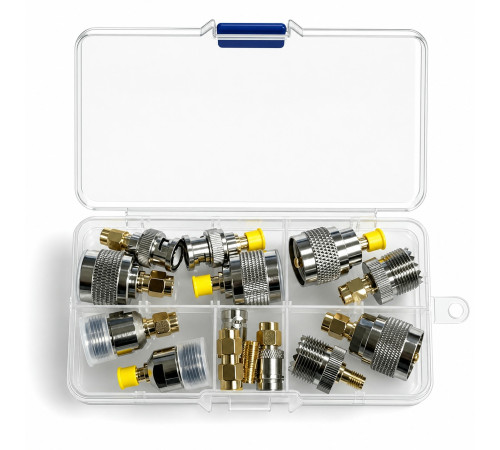

Набор ВЧ переходников №1 в кейсе 14 шт (N-SMA, UHF-SMA, BNC-SMA, SMA-SMA)

Универсальный комплект коаксиальных ВЧ-переходников (адаптеров) — незаменимый инструмент для радиолюбителей, инженеров-связистов, монтажников антенного оборудования и специалистов по ремонту радиоэлектроники. Набор №1 включает в себя 14 самых востребованных переходников, позволяющих состыковать практически любые стандарты разъемов, используемые в современной технике.

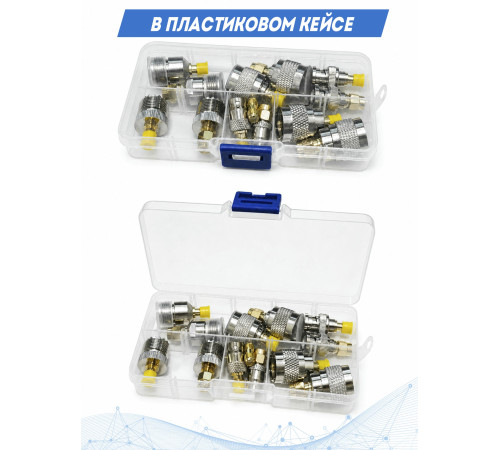

Все переходники упакованы в прочный прозрачный пластиковый кейс с разделителями, что исключает потерю мелких деталей и обеспечивает удобную транспортировку и хранение.

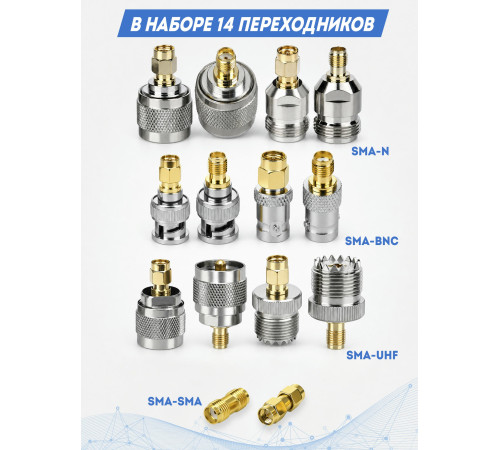

Состав набора (14 предметов):

Переходники N / SMA (4 шт.):
N-SMA Male to Male (Штекер - Штекер)
N-SMA Male to Female (Штекер - Гнездо)
N-SMA Female to Male (Гнездо - Штекер)
N-SMA Female to Female (Гнездо - Гнездо)

Переходники BNC / SMA (4 шт.):
BNC-SMA Male to Male (Штекер - Штекер)
BNC-SMA Male to Female (Штекер - Гнездо)
BNC-SMA Female to Male (Гнездо - Штекер)
BNC-SMA Female to Female (Гнездо - Гнездо)

Переходники UHF / SMA (4 шт.):
UHF-SMA Male to Male (Штекер - Штекер)
UHF-SMA Male to Female (Штекер - Гнездо)
UHF-SMA Female to Male (Гнездо - Штекер)
UHF-SMA Female to Female (Гнездо - Гнездо)

Переходники SMA / SMA (2 шт.):
SMA Male to Male (Штекер - Штекер)
SMA Female to Female (Гнездо - Гнездо)

Применение с nanoVNA:
Этот набор специально скомплектован для работы с популярным векторным анализатором цепей nanoVNA. Прибор имеет порты SMA, а ваш набор позволяет быстро подключать к нему практически любые антенны, кабели и фильтры без перепайки разъемов.
Подключение антенн: Наиболее частая задача. С помощью переходников SMA → UHF (PL259/SO239) вы можете измерить КСВ и импеданс антенн с коаксиальным разъемом UHF, которые являются стандартом для большинства радиостанций. Адаптеры SMA → N-type идеальны для профессиональных базовых антенн и измерительного оборудования.
Калибровка и точность: Для получения точных результатов nanoVNA требует калибровки (Open, Short, Load). Ваш набор позволяет установить калибровочные нагрузки (если они у вас с другими разъемами) в плоскость измерений, что минимизирует погрешности. Однако важно помнить: вносите в цепь минимум лишних адаптеров, так как каждый дополнительный переходник может добавлять небольшую погрешность и «волны» на графике импеданса на высоких частотах.
Тестирование кабелей и фильтров: Благодаря полному набору «штекер-гнездо» в вариациях N, BNC и UHF, вы можете напрямую измерить коэффициент передачи (S21) или потери в кабеле, собрав испытательный стенд «порт 1 — адаптер — кабель — адаптер — порт 2».

Преимущества:
Максимальная совместимость: Позволяет подключать антенны, усилители, радиостанции, измерительные приборы (анализаторы спектра, КСВ-метры) с разными типами разъемов без покупки отдельных кабелей.
Качественные материалы: Корпуса переходников выполнены из латуни с качественным никелированным или золоченым покрытием, что обеспечивает надежный контакт, низкое переходное сопротивление и защиту от коррозии.
Экранирование: Надежная конструкция исключает наводки и потери ВЧ-сигнала в диапазоне рабочих частот.
Удобная упаковка: Прочный кейс с защелкой надежно защищает детали от пыли и механических повреждений.

Область применения:
Монтаж и эксплуатация антенно-фидерных устройств, работа с любительской и профессиональной радиосвязью, Wi-Fi оборудованием, GSM/4G/LTE усилителями, подключение измерительного оборудования и ремонт электроники.

Комплектация:
Набор ВЧ переходников — 14 шт.
Пластиковый кейс для хранения — 1 шт.
